“数字化设计、定制化幕墙系统、标准化跨国协同，是承接全球高端地标的关键。”
海外高端地标比拼的不只是施工技术，更是跨国协同、幕墙系统创新、全套 BIM 数字化体系的综合能力。
在2026阿尔法建筑论坛幕墙PRO活动中，CFT吴可娟以吉隆坡KLCC双子塔旁新建地标为例，拆解这座超复杂异形建筑的落地全过程，从多国团队协作难点、独创幕墙结构方案、行业前沿BIM7D+LOD500应用，再到实战出海经验四大板块，分享中国制造与数字化技术如何通关海外严苛标准，为工程企业出海提供可直接复用的实操参考。

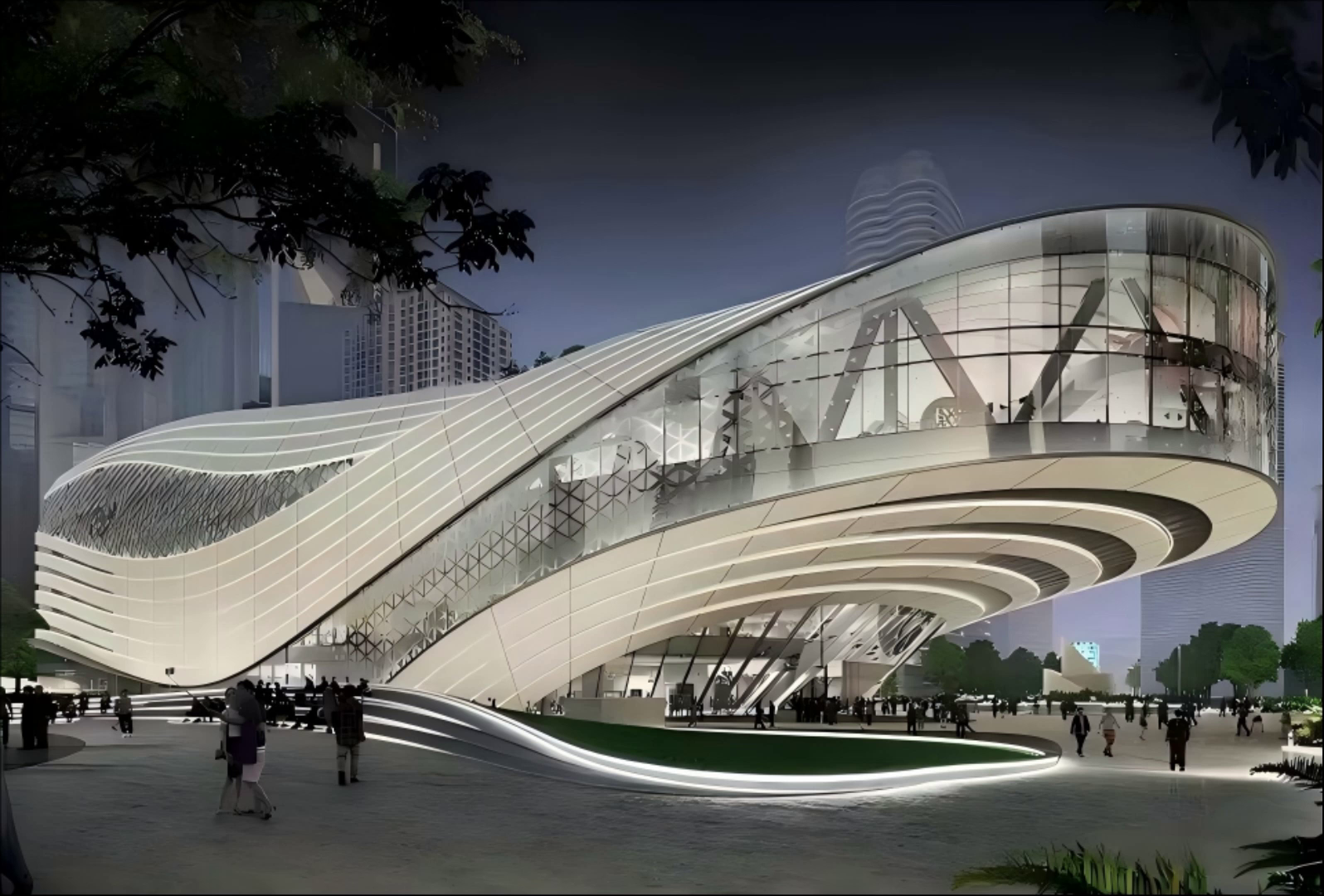

项目坐落吉隆坡双子塔核心区，是马来西亚全新城市地标。业主为马来西亚国家石油Petronas，建筑设计由美国KPF操刀，总包是韩国三星，三方对细节管控标准拉满。
项目总周期6年，3万㎡建筑，16套视觉样板仅一年半落地，外立面拥有百万级异形幕墙构件。建筑前端为漂浮钢结构，形变幅度大，造型流线多变，被称作 “波浪水晶鞋”。
海外合作两大硬性要求：模型图纸同步交付，定期提交完整7D模型；BIM交付规范文件繁杂，任何构件、节点偏差都无法通过审核。全专业协同打磨后，建筑实景还原度达到设计预期。
项目两大核心痛点：大面积空间三角异形板块、主体钢结构大幅位移，传统幕墙方案无法适配，团队从结构、防水、加工、受力完成全方位技术突破。

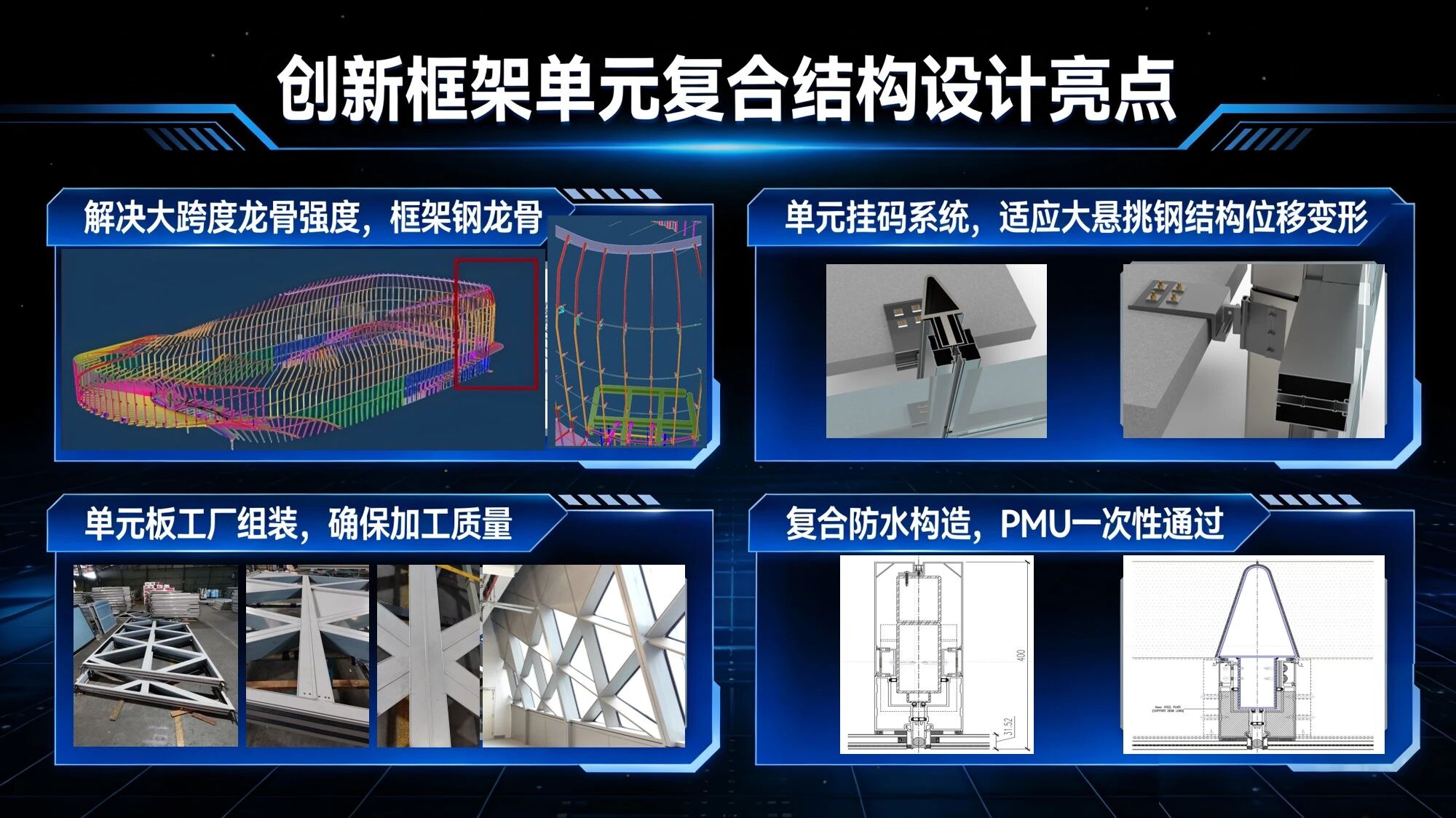

纯单元、纯框架幕墙均存在短板，项目创新采用钢立柱框架外挂单元组件。六七米大跨度钢龙骨工厂预制组装，搭配单体挂码固定，兼顾变形适配、结构受力与造价。多层打胶 + 胶条复合防水构造，一次性通过海外PMU测试，获得三星总包充分信任。
三角板块均为空间翘曲造型，无统一标准角度，单块板块含近150个构件。马来西亚本地设备产能不足，上万根型材加工周期漫长。依托国内五轴数控加工设备，BIM 模型直连生产设备，大幅压缩工期；外立面铝板优化设计，仅少量双曲、锥曲板材，有效控制项目成本。

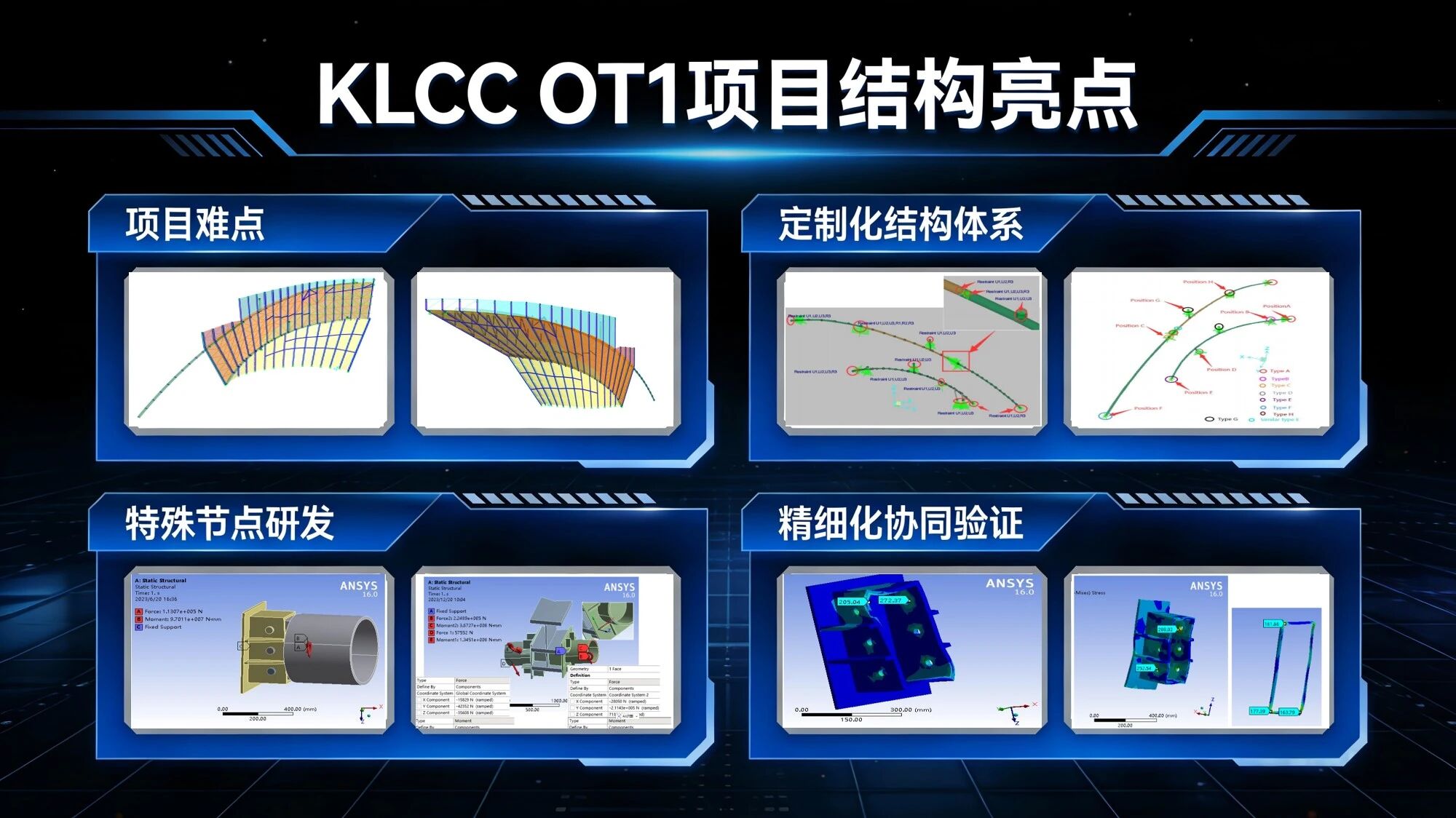

大跨受力构件设计交由我方承接，需区分应力释放、变形吸收点位，外露节点同时兼顾外观与承载力。通过 ANSYS 多软件联合验算，优化杆件传力路径，保障结构安全可靠。
此前团队标杆项目仅实现BIM 5D，本项目升级BIM 7D，配套完整 LOD 200-500 分级交付，多项数字化技术实现突破。

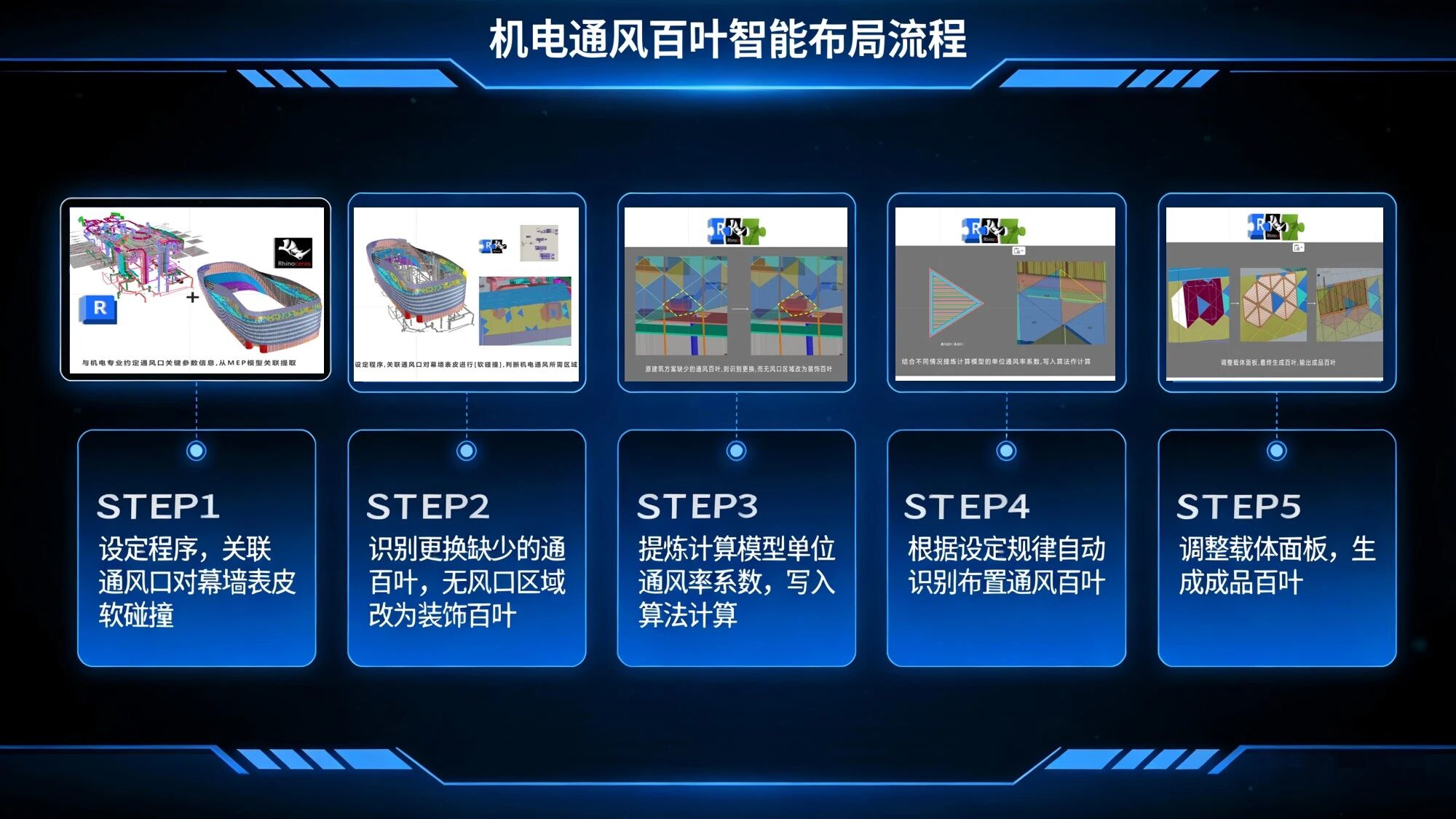

异形区域通风百叶反复修改、沟通成本高。自研程序自动识别碰撞、核算通风量、调整百叶布局，一键生成加工图纸，大幅减少人工协调工作量。

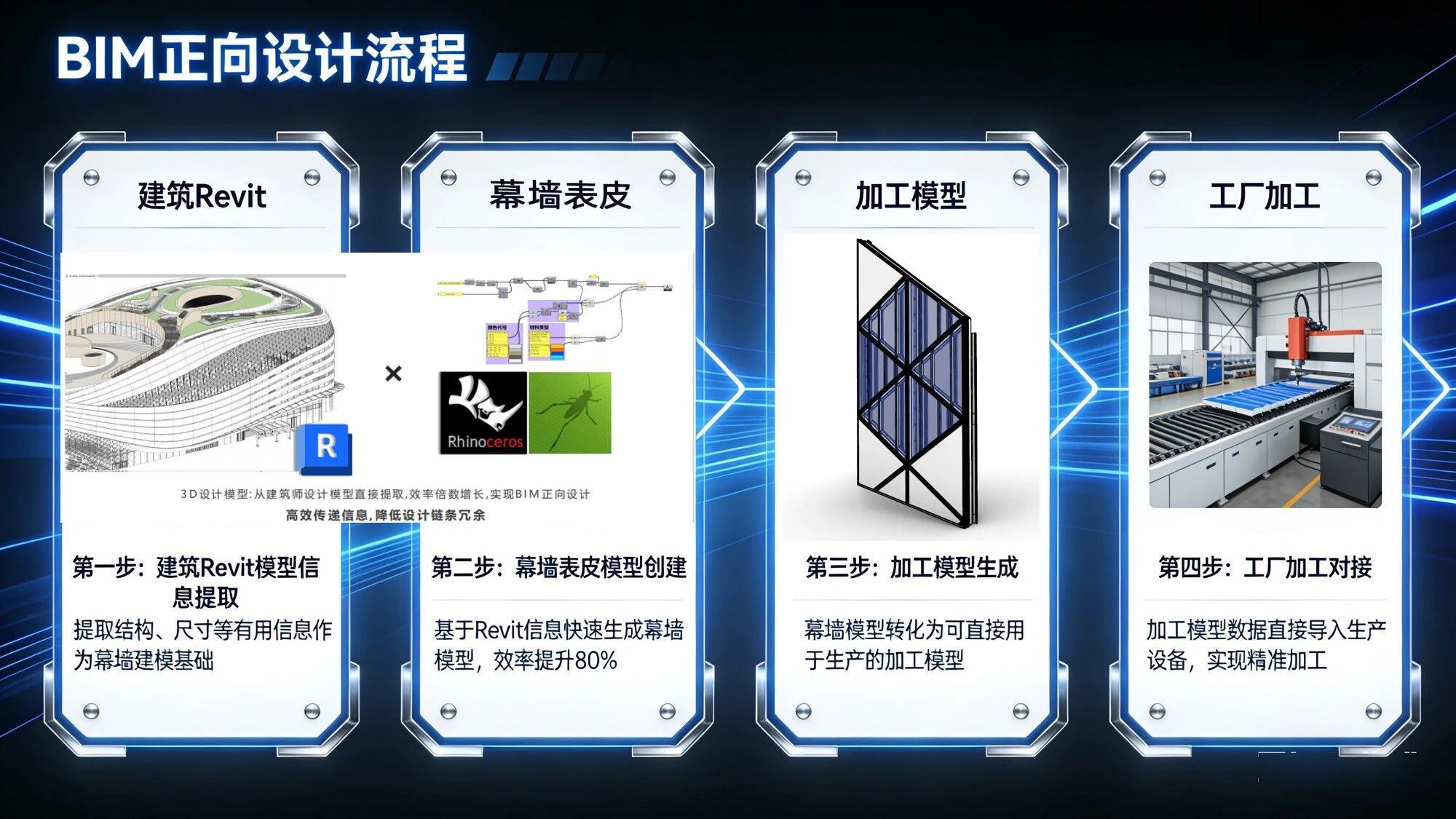

1、提取建筑师 Revit 模型数据作为幕墙建模基础；
2、Rhino 优化异形曲面，修复表皮缺陷；
3、生成可直接投产的加工模型；
4、模型数据对接数控设备精准加工。
全阶段信息复用，相比传统模式效率提升 80%。

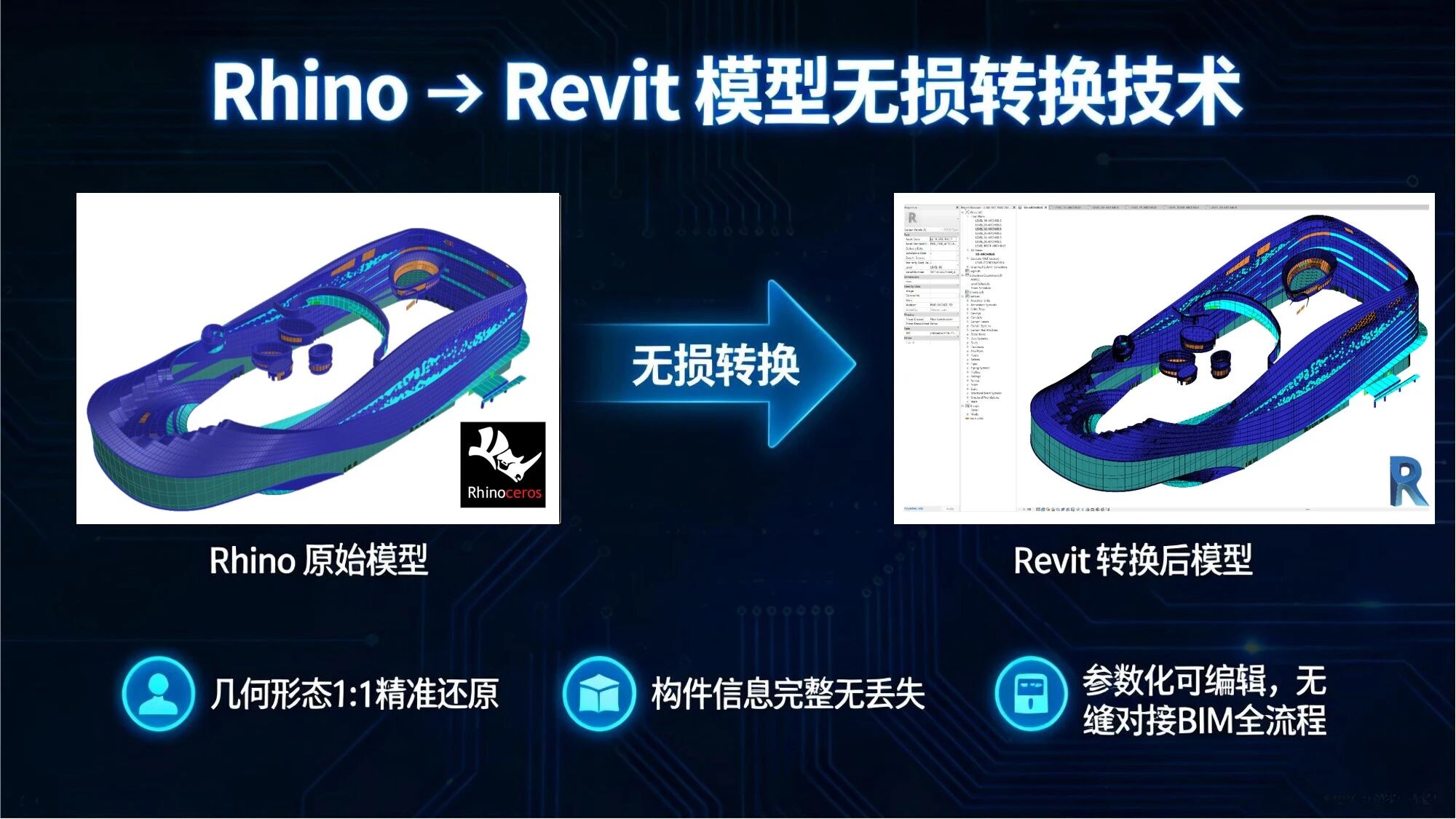

Rhino 转 Revit 无损转换，
完整留存构件信息
异形幕墙参数繁多，常规软件转换易丢失几何、材料信息。借助 Rhino Inside 插件，提前录入全部构件参数，转换后模型 1:1 还原，参数可二次编辑，打通全流程数据通道。
国内项目常盲目要求LOD500，造成人力浪费，本项目分级明确用途：
海外项目开工前必须编制BEP（BIM 执行计划），统一六大标准：团队权责、软件版本、提交流程、分阶段 LOD深度、构件编号、碰撞检查规则。所有工作按流程推进，保障 7D 模型按期更新交付。
国内外协作逻辑差异明显，海外图纸审核对细节零容忍，施工图修改 8-10版属于常态。图模一体化可视化展示，能加快图纸批复效率，所有工作严格遵循海外既定流程推进。
各国工艺逻辑存在区别：国内防水侧重封堵，澳洲要求预留排水通道。出海前调研属地规范、材料、施工节奏，提前调整方案减少后期整改。
本地施工单位PMB facade承接百万级异形幕墙，设备、工艺、工人均面临巨大挑战。我方全程提供数字化技术支持，协助企业完成工艺迭代，验证国内幕墙数字化技术可对外输出。
CFT核心团队深耕海外地标工程十余年，积累大量避坑经验，成熟掌握异形幕墙、跨国BIM交付整套体系。
