时代芳华里 | 城市综合体建筑外立面新风向
日期:2024-06-24



【幕墙PRO】寓意PROFESSION(专业)、PROGRESS(进步),每年甄选全国优质创新幕墙工程,分享新技术、新材料,推动建筑表皮多样化实践与发展,助力青年幕墙设计师成长。



本期嘉宾

刘晓奎

广州同程建筑技术有限公司

总经理


“如何做到低成本且高品质,这是作为幕墙顾问的核心挑战之一。”




时代·芳华里

插件式复合型精品城市综合体




时代芳华里总体建筑面积约21万平米,其中二期总建筑面积约10万平方米,包含3栋共7万平方米的商务办公大楼、2.7万平方米的精品社区商业,以及一个4,000平方米的户外花园式社交聚场。


建筑设计理念为:在一期办公园区基础上,扩展插件式的复合型精品城市综合体,力求用丰富的建筑语汇,生动展示当代广州现代与传统、都市与村落、人文与自然相融合的城市形象和焕新的社区状态。


设计以文脉为切口、以复合形态的空间功能为基础、以兼具韵律感和丰富性的立面为造型手法、以“楔入式”的社区商业文化形态为特色,成功打造了一处城市的“插件”。


又像是一面当代潮流的滤镜、一种虚实结合的建筑蒙太奇,折射出广州近年来城村快速的结合转化,多样性与生命力并存的城市发展进程。




高品质立面增值建筑价值

建筑物理性能分析+第五立面设计


建筑物理性能分析


针对项目的可持续设计需求,我们联合多家国际绿色建筑顾问,协作项目制定了物理性能目标量化设计指标,并用于提升项目品质及各幕墙系统的性能。

▲THERMAL ANALYSIS热工分析

©广州同程建筑技术有限公司

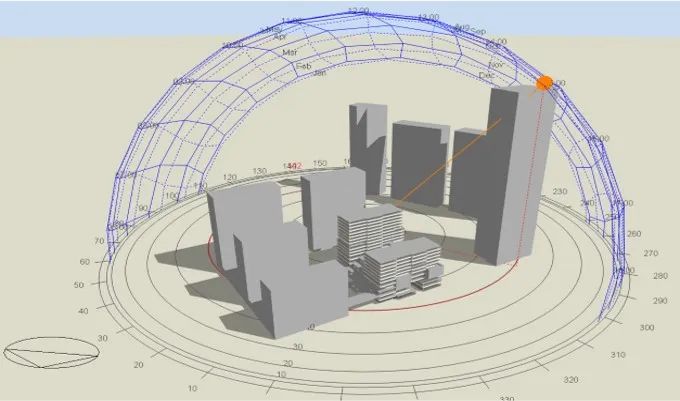

▲LIGHTING ANALYSIS光照分析

©广州同程建筑技术有限公司


▲RADIATION辐射分析

©广州同程建筑技术有限公司


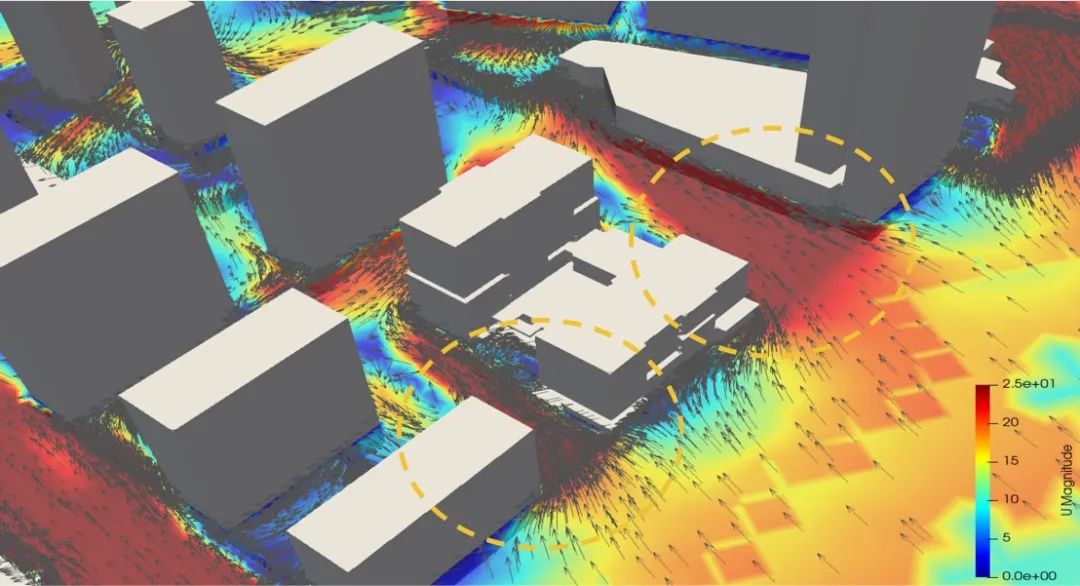

▲WIND ANALYSIS风环境分析

©广州同程建筑技术有限公司


分析结论:

1、通过采用高可见光透过率的玻璃可以让通过窗户获得的年度太阳辐射热能比现有建筑方案增加2-3倍;


2.采用高可见光透过率的玻璃方案是减少年度照明负荷的主要方案;


3.增加绝热热回收系统的模型方案是主要减少年度制冷负荷的方案。



第五立面光伏板设计


通过对第五立面屋面的设计使用,可以提升建筑的内容包括:能源转换、节能减排、降低室内温度、提高建筑美观性和增加建筑价值等。


其作用主要体现在以下几个方面:

1.能源转换与供应:光伏板能够利用太阳能,通过光电效应将光能转换为电能。这种电能可以直接供建筑使用,减少对传统电网的依赖,从而降低能源成本。


2.节能减排:使用光伏板可以减少对化石燃料的依赖,从而减少温室气体排放,如二氧化碳,有助于缓解全球气候变暖的问题。


3.降低室内温度:光伏板安装在屋顶上,能够有效地反射和吸收太阳辐射,从而降低室内温度,减少空调等制冷设备的使用,进一步节约能源。


4.提高建筑美观性:光伏板可以作为建筑的一部分,与建筑设计相结合,提高建筑的美观性。


5.增加建筑价值:安装光伏板可以提高建筑的能效,增加其市场价值。同时,对于一些政策鼓励的地区,安装光伏板还可以享受政府的补贴或税收优惠。

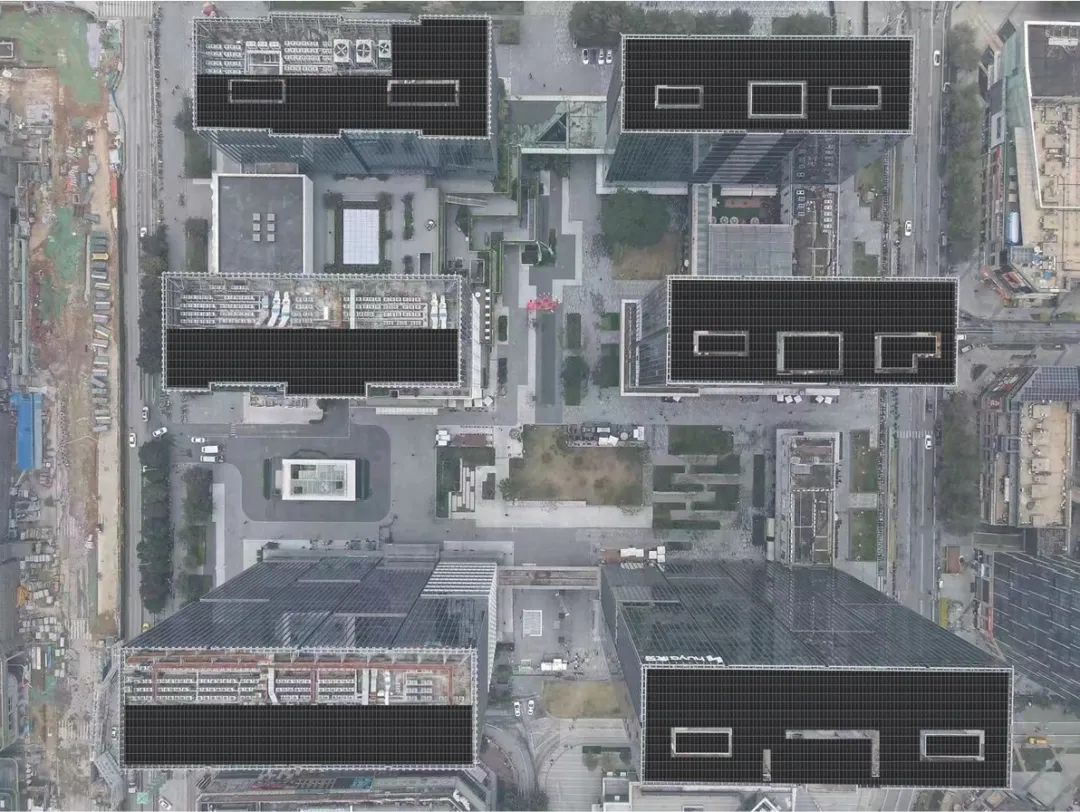

▲第五立面光伏板设计

©广州同程建筑技术有限公司




多元化材质立面形态

10+种幕墙系统应用



裙楼框架式马赛克玻璃幕墙系统


方案落地主控因素及设计策略:

立面方案深化

利用数字化设计(BIM)精准实现建筑方案,采用外装饰面板参数化分布表达立面设计肌理。


选型选材

框架式玻璃幕墙,外装饰铝合金面板及构件。


外观质量控制

1、室外面:建筑外立面、外挂马赛克铝合金构件的采用模块化单元设计,以及多层次调节连接机构设计,实现建筑方案视觉效果的精准把控。

2、室内面:幕墙设计与室内精装修交圈的预留条件,验证及调节室内通视效果。

3、方案验证及VMU设计阶段的BIM技术投入。

4、VMU视觉样板、样板段、大区巡场等多层次质量评审。

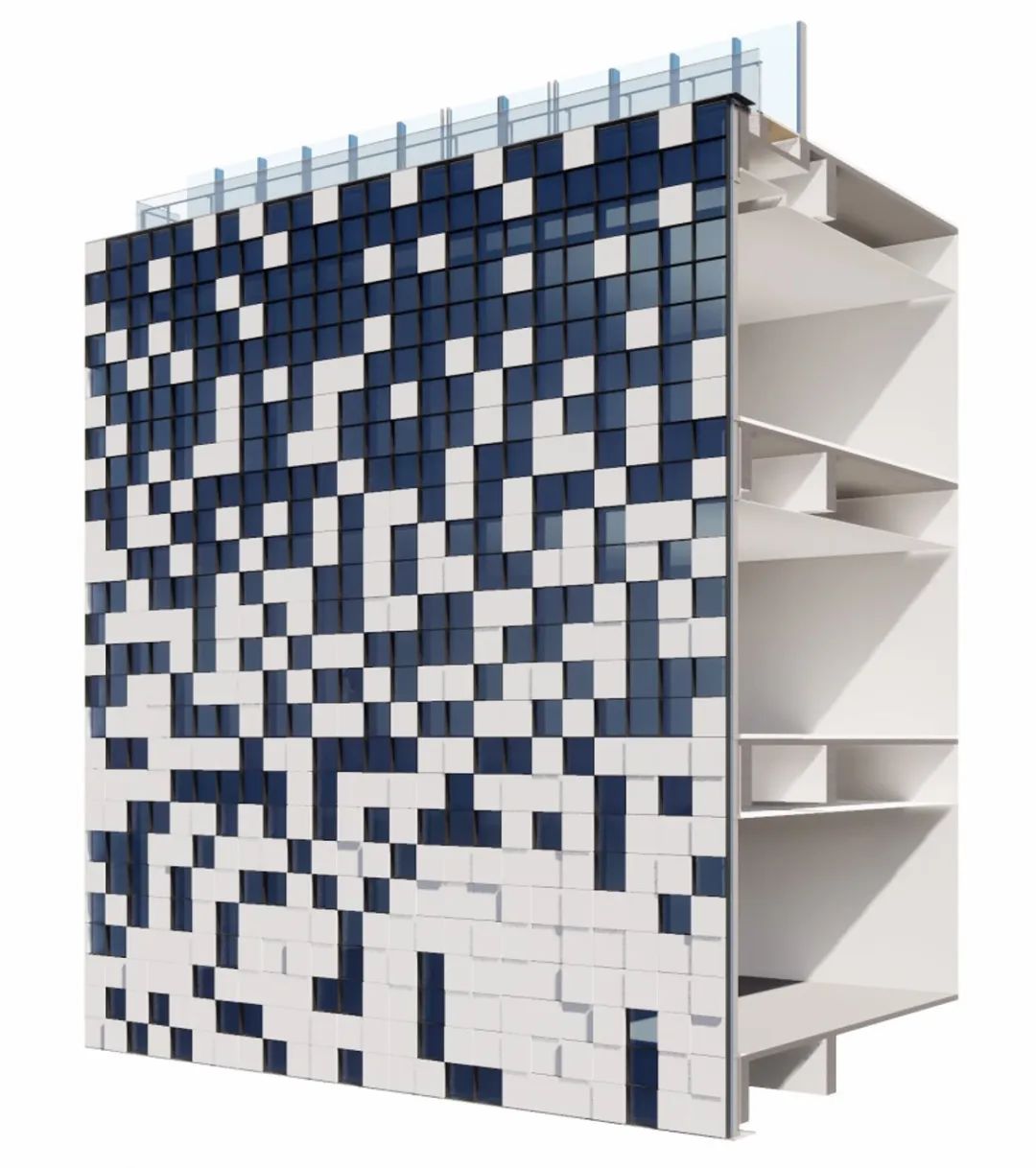

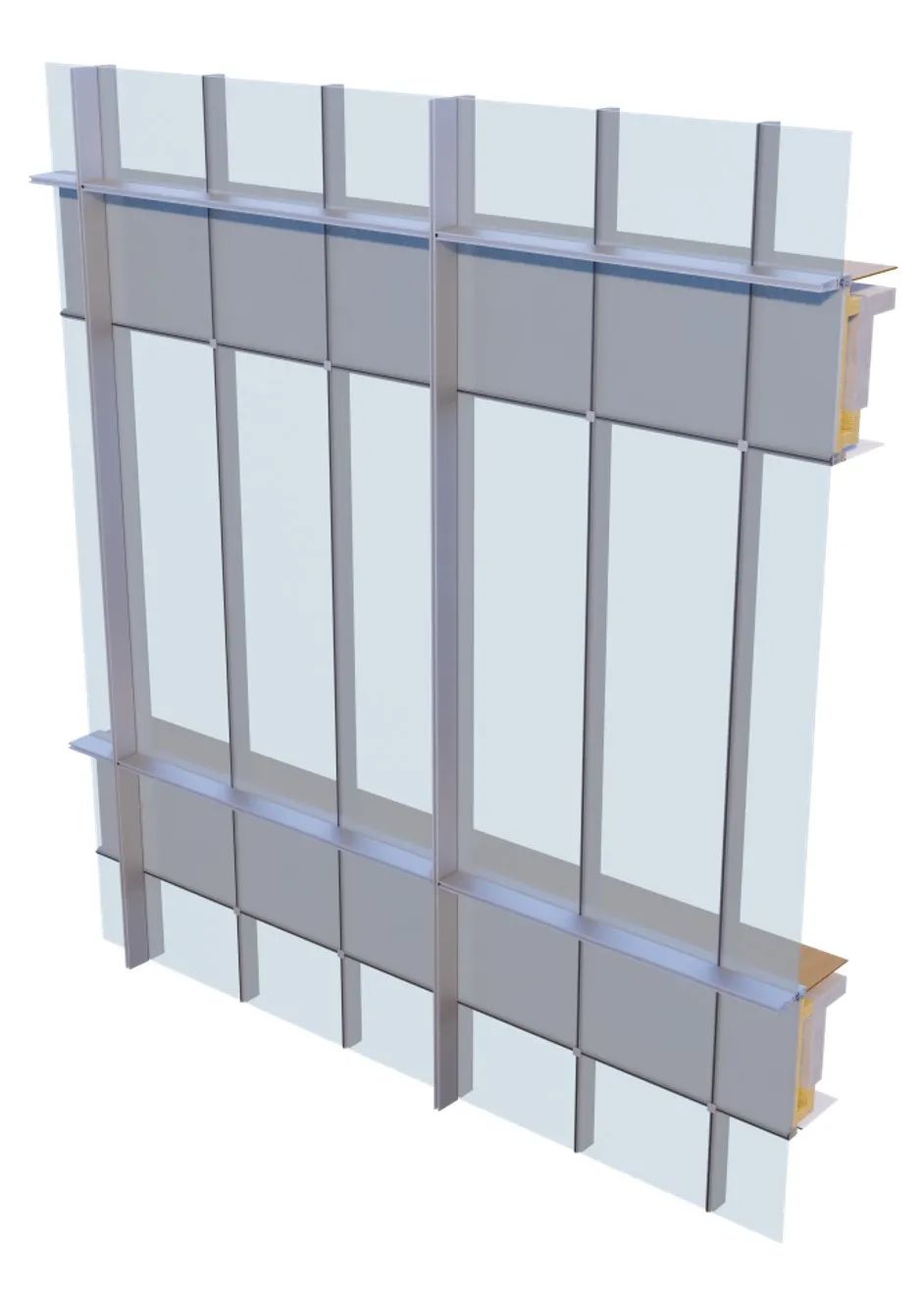

▲ 幕墙系统标准大样模型

©广州同程建筑技术有限公司



技术配置

可视区位置:8(LOW-E)+12A+8mm超白钢化中空玻璃

窗间墙位置:6(LOW-E)+12A+6mm超白钢化中空玻璃+2mm铝背板(氟碳喷涂

内层玻璃:12mm单片满版彩釉钢化玻璃

外饰格子面板配置:2.5mm白色铝单板(氟碳喷涂,三涂两烤),标准规格: 宽675mmX高675mm

受力构件:铝型材(6063-T6),镀锌钢转接件(Q235)

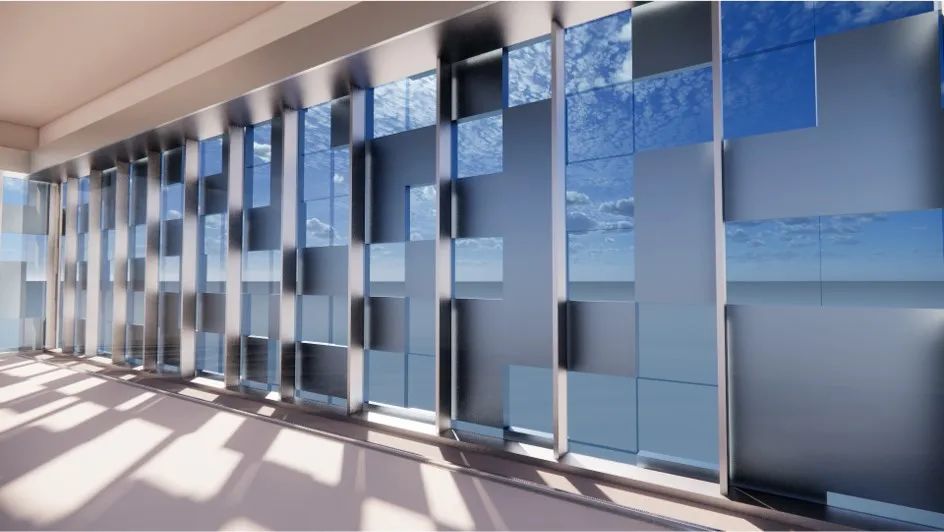

▲幕墙系统室内效果模型

©广州同程建筑技术有限公司

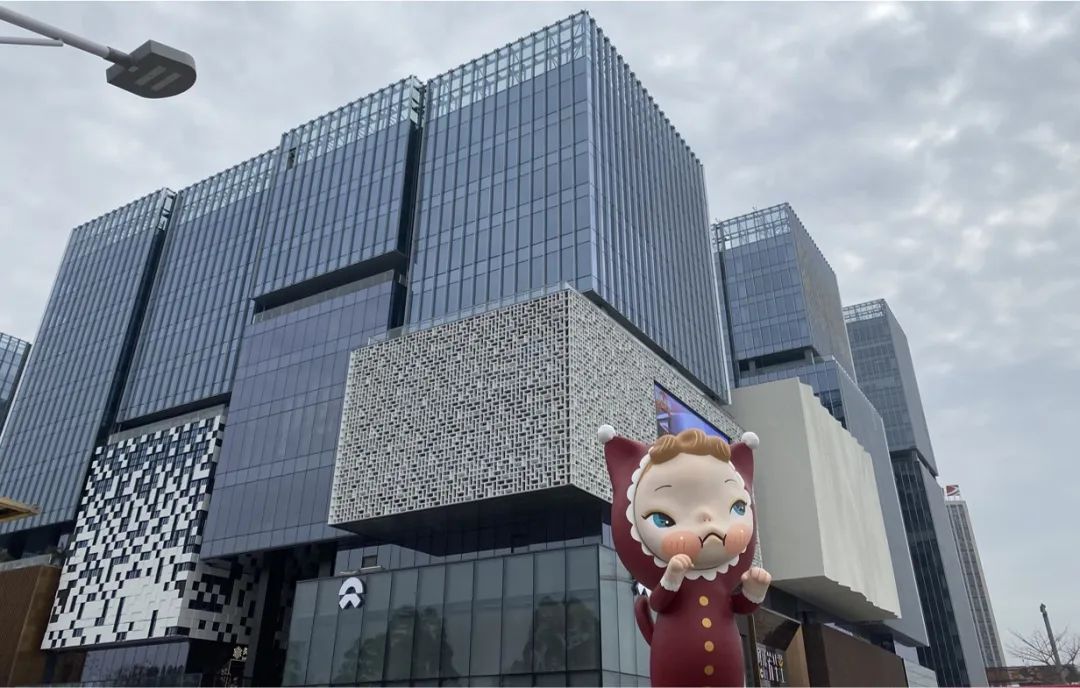

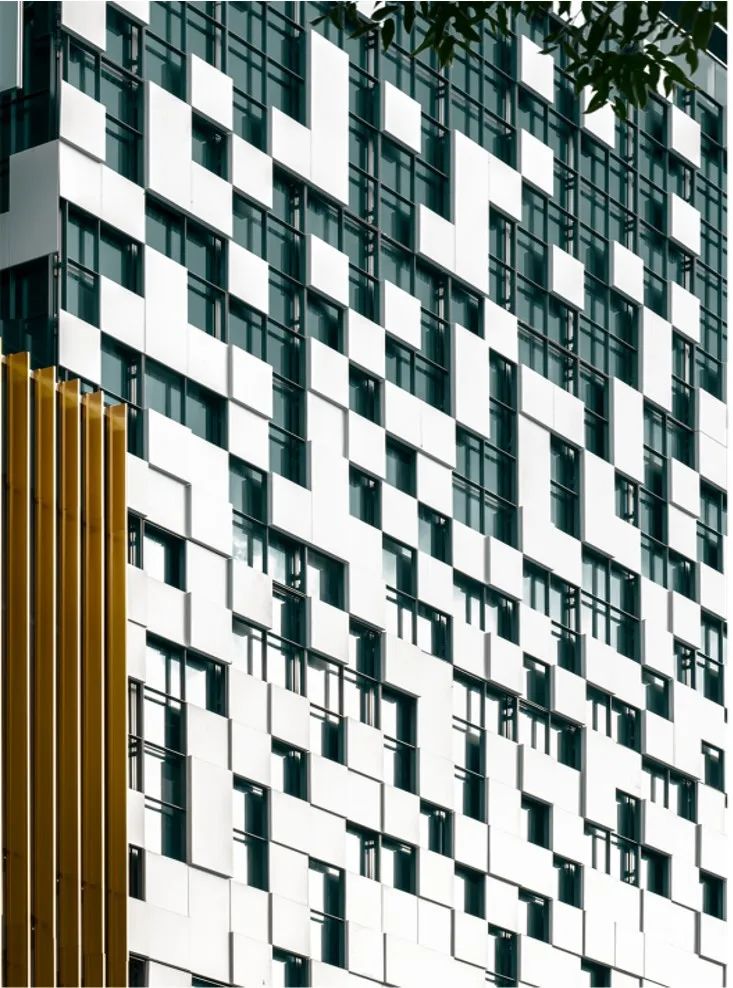

▲落地效果

©广州同程建筑技术有限公司



裙楼框架式玻璃幕墙系统(带隔窗外装饰铝构件)


方案落地主控因素及设计策略:

立面方案深化

该立面紧邻汉溪长隆地铁站G出口,是地铁出行人流对商场第一眼印象;同时为增加广告效益,系统整合了大面积LED屏幕广告;其设计重点在于精准实现参数变化窗花洞口而带来的视觉冲击力,因而我司对此幕墙的铝窗花格构件进行了重点参数化设计研究。


选型选材

系统方案设计为内层带点式夹具隐框框架玻璃幕墙,外层为定制铝合金参数化装饰花格构件。


外观质量控制

1. 室外面:精准还原建筑设计意图,实现铝窗花格构件洞口参数渐变效果。

2. 室内面:优化支撑钢结构体系连接,满足结构安全同时尽量节省用料;采用超白高透玻璃,增强通视效果。

3. 方案验证及VMU设计阶段的BIM技术投入。

4. VMU视觉样板、样板段、大区巡场等多层次质量评审。

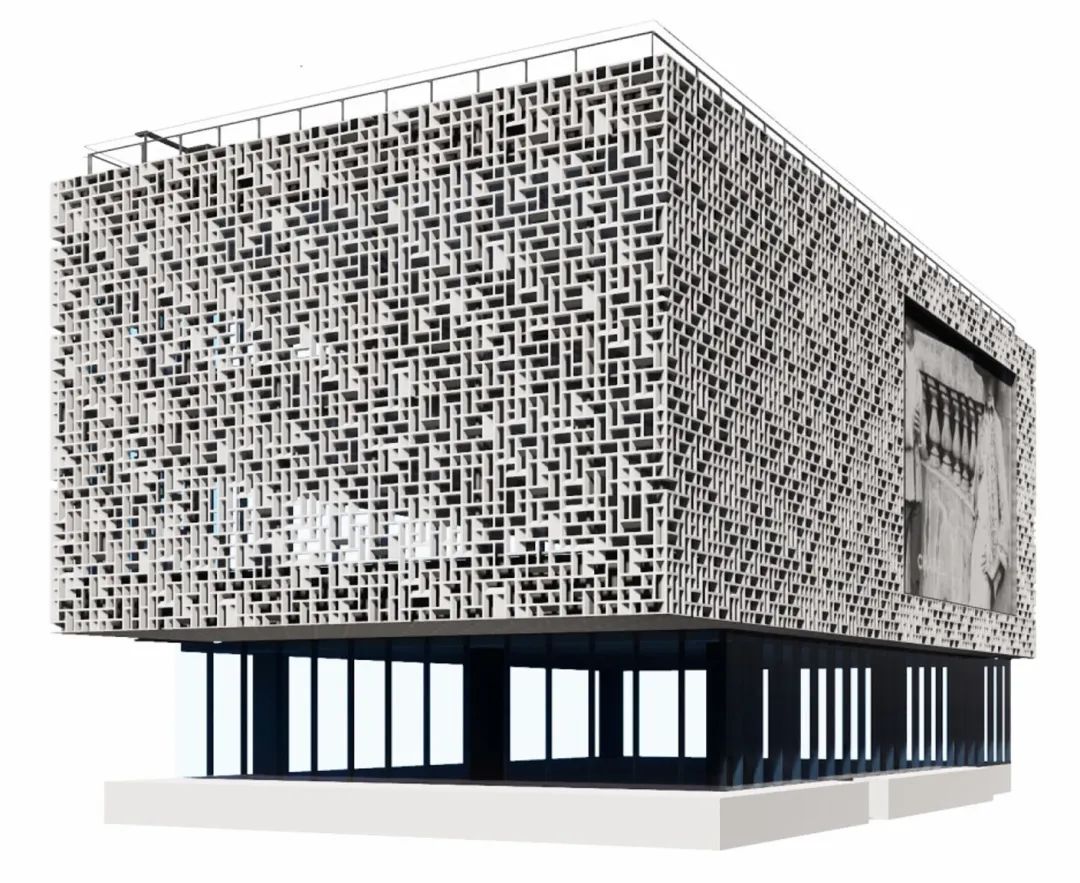

▲幕墙系统标准大样模型

©广州同程建筑技术有限公司


系统方案设计为内层框架式玻璃幕墙,外层为铝合金参数化装饰花格构件。



技术配置

可视区位置:8(LOW-E)+12A+8mm超白钢化中空玻璃。

窗间墙位置:6(LOW-E)+12A+6mm超白钢化中空玻璃+2mm铝背板(氟碳喷涂)。

内层玻璃:12mm单片满版彩釉钢化玻璃。

格窗铝构件尺寸:宽2700mmX高2700mm 单元 铝型材+铝板参数化定制单元构件

主受力构件:铝型材(6063-T6),镀锌钢转接件(Q235)

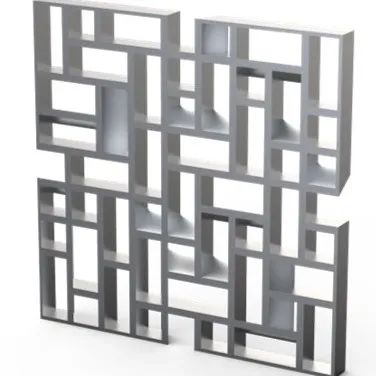

▲格窗铝构件透视图

©广州同程建筑技术有限公司

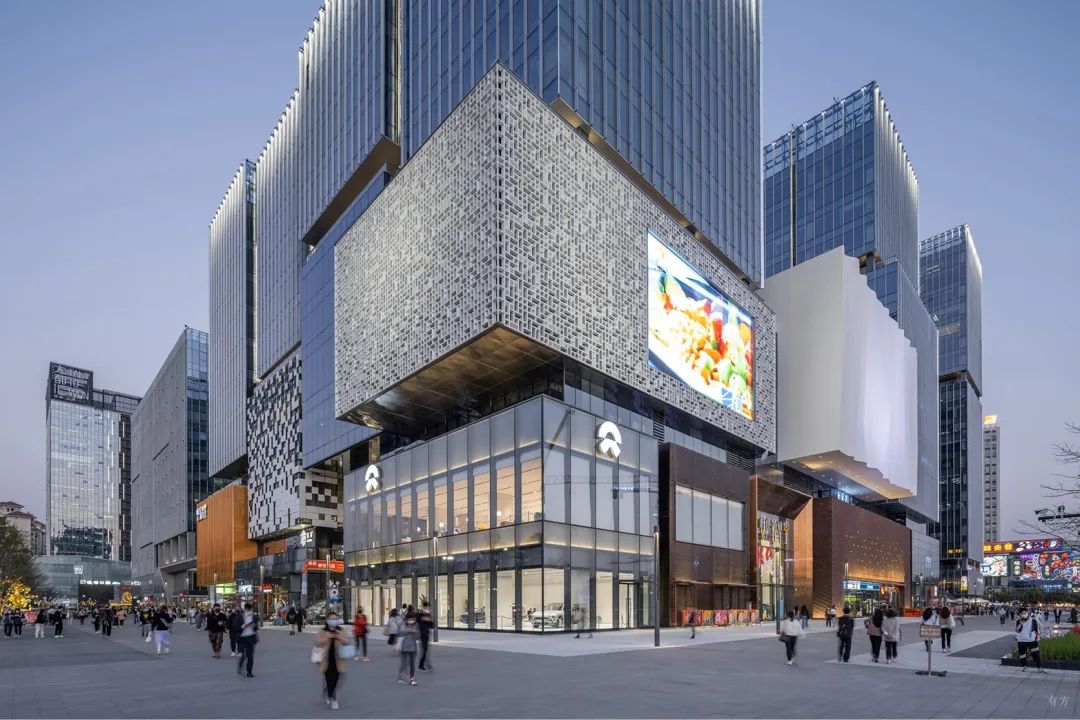

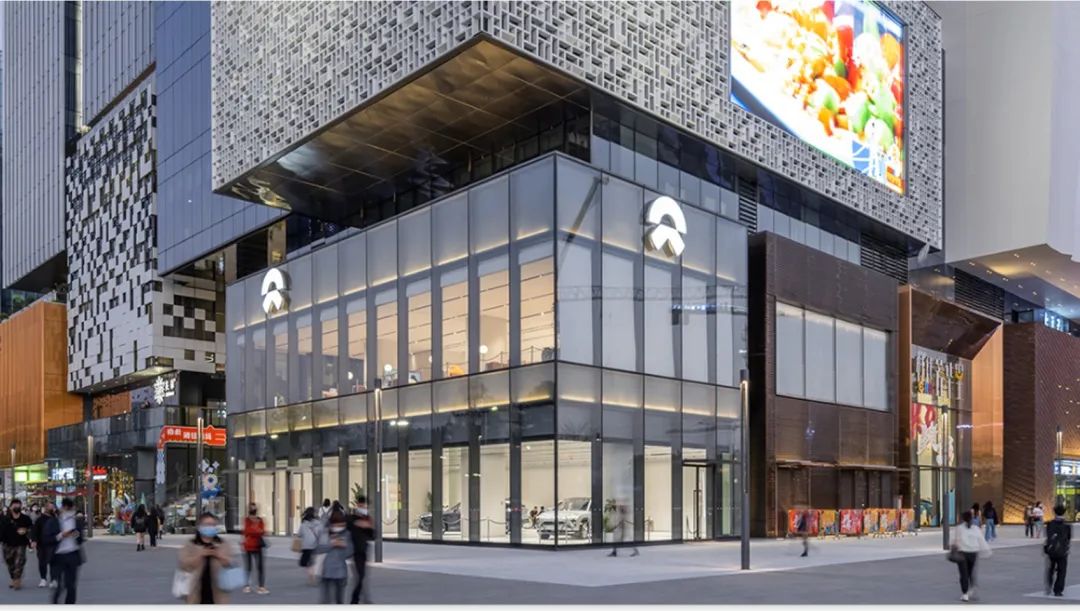

▲落地效果

©广州同程建筑技术有限公司



裙楼剧院UHPC幕墙系统


方案落地主控因素及设计策略:

立面方案深化

作为商场主入口旁的点睛之笔,须突出表现其灵动的自由曲面造型。该系统为立面表现关键点之一,通过借助BIM技术多次建模进行方案验证,及辅助输出放线放样尺寸控制参数,最终达成建筑效果。


选型选材

外装饰UHPC面板,铝合金挂件,镀锌钢龙骨支撑结构。


外观质量控制

1. 室外面:重新按建筑外形进行参数化建模及分格模数控制,包括曲率优化分析;配合建筑师及甲方对外观尺寸的多轮审查。

2. 室内面:优化及精简连接结构体系。

3. 方案验证及VMU设计阶段的BIM技术投入。

4. VMU视觉样板、样板段、大区巡场等多层次质量评审。


方案深化:

为达成视觉效果,采用Rhino数字化设计分析建筑方案曲面,并根据的UHPC材料生产及安装工艺重新优化了本系统曲面曲率,板材划分等重要设计主控参数,再与建筑师多次反复确认优化后的效果;


项目通过制作VMU视觉样板,进一步对材料选型、试制工艺等进行系统设计验证,确保方案落地。

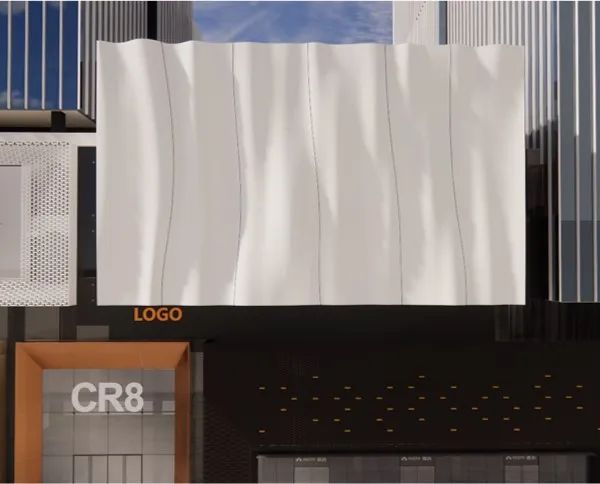

▲方案模型

©广州同程建筑技术有限公司

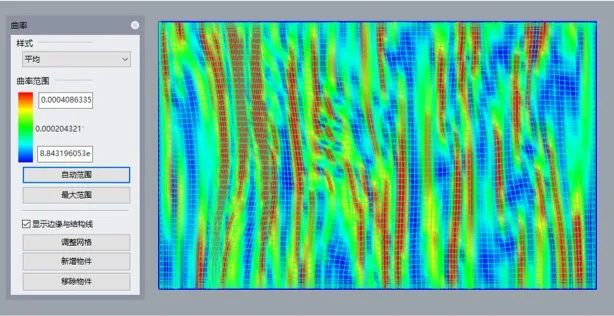

▲参数优化

©广州同程建筑技术有限公司

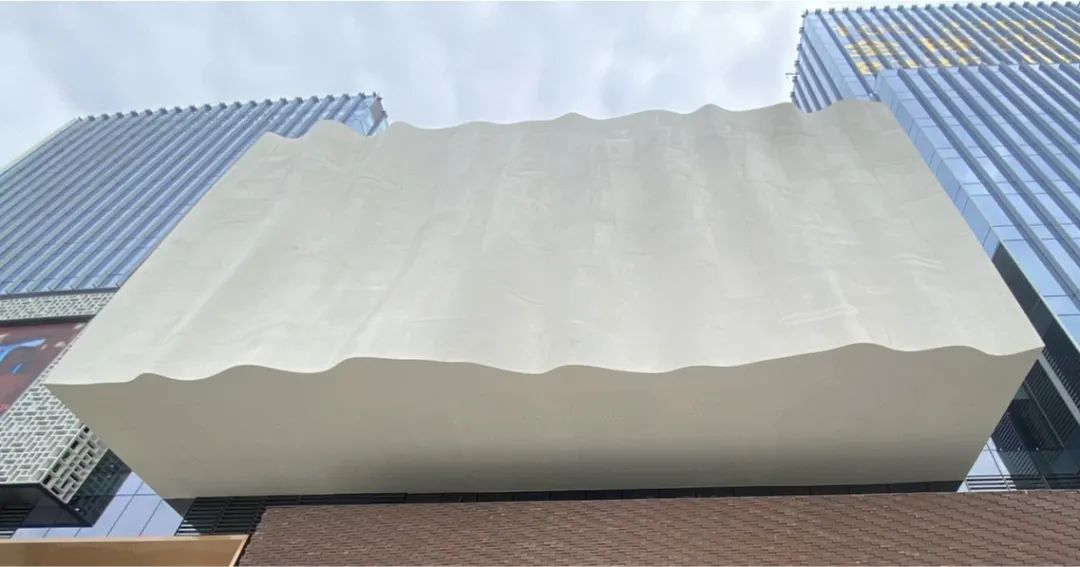

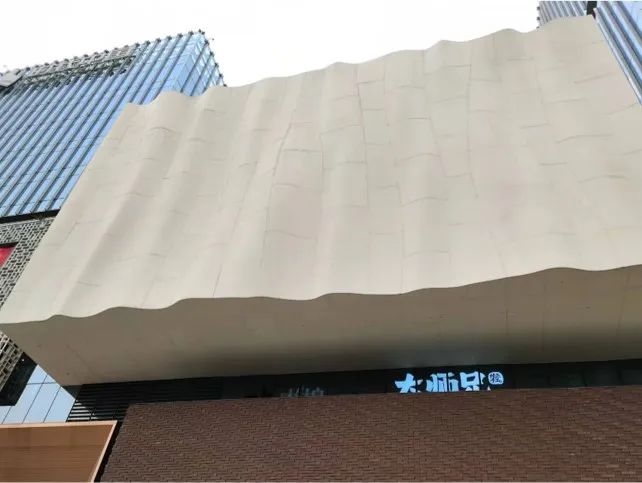

▲落地效果

©广州同程建筑技术有限公司



技术配置

UHPC最大板块(投影)尺寸:宽1350mmX高2750mm

面板配置:20mm UHPC定制外墙板材

受力构件:热镀锌钢龙骨(Q235B),铝型材挂件(6063-T6),镀锌钢转接件(Q235B)


▲幕墙系统标准大样模型

©广州同程建筑技术有限公司


▲落地效果

©广州同程建筑技术有限公司



裙楼陶砖幕墙系统


方案落地主控因素及设计策略:

立面方案深化

陶砖幕墙系统,位于商场主入口右侧,位于剧院UHPC幕墙盒子下方,作为沿街主立面的门店店面,也是立面视觉表现重点之一。其重点在于表现其富含韵律变化的表皮肌理(错缝+凹凸排砖),及与泛光照明系统整合设计。


选型选材

系统方案设计框架式陶砖幕墙,采用镀锌钢龙骨结构支撑,定制陶砖专用铝合金挂件连接。


外观质量控制

1. 室外面:精准还原建筑设计意图,采用BIM参数化排砖,精确实现建筑表皮肌理。陶砖与室外泛光照明嵌入式灯具做一体化设计,起到点睛之笔作用。

2. 室内面:优化支撑钢结构+铝合金挂件支承体系,多重调节连接机构可确保陶砖的平整度。

3. 方案验证及VMU设计阶段的BIM技术投入。

4. VMU视觉样板、样板段、大区巡场等多层次质量评审。

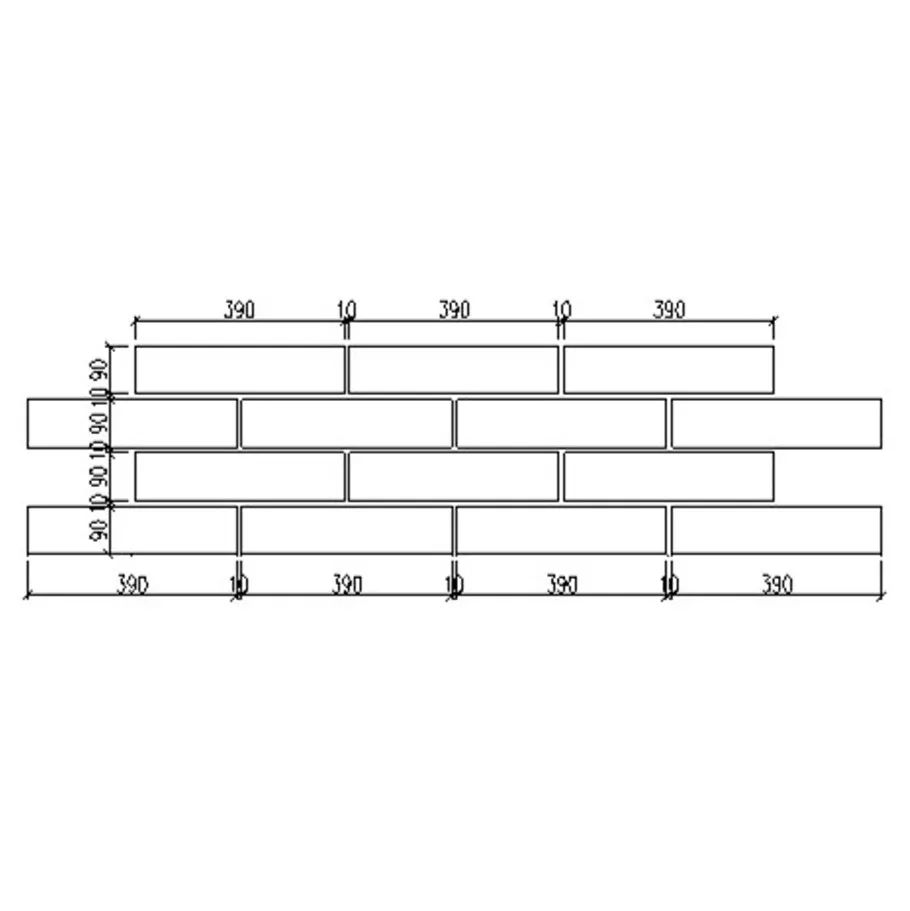

系统方案设计为错缝+凹凸排砖的陶土砖幕墙,同时与随机点状分布发光LED灯具组件店铺门头形成一体化设计。


技术配置

陶砖板块尺寸:390X90X90mm陶砖&390X90X60mm陶砖& 390X90X30mm陶砖

陶砖挂件:铝型材(6063-T6,阳极氧化)

受力构件:热镀锌钢通(Q235),镀锌钢转接件(Q235)


▲幕墙系统标准大样模型

©广州同程建筑技术有限公司

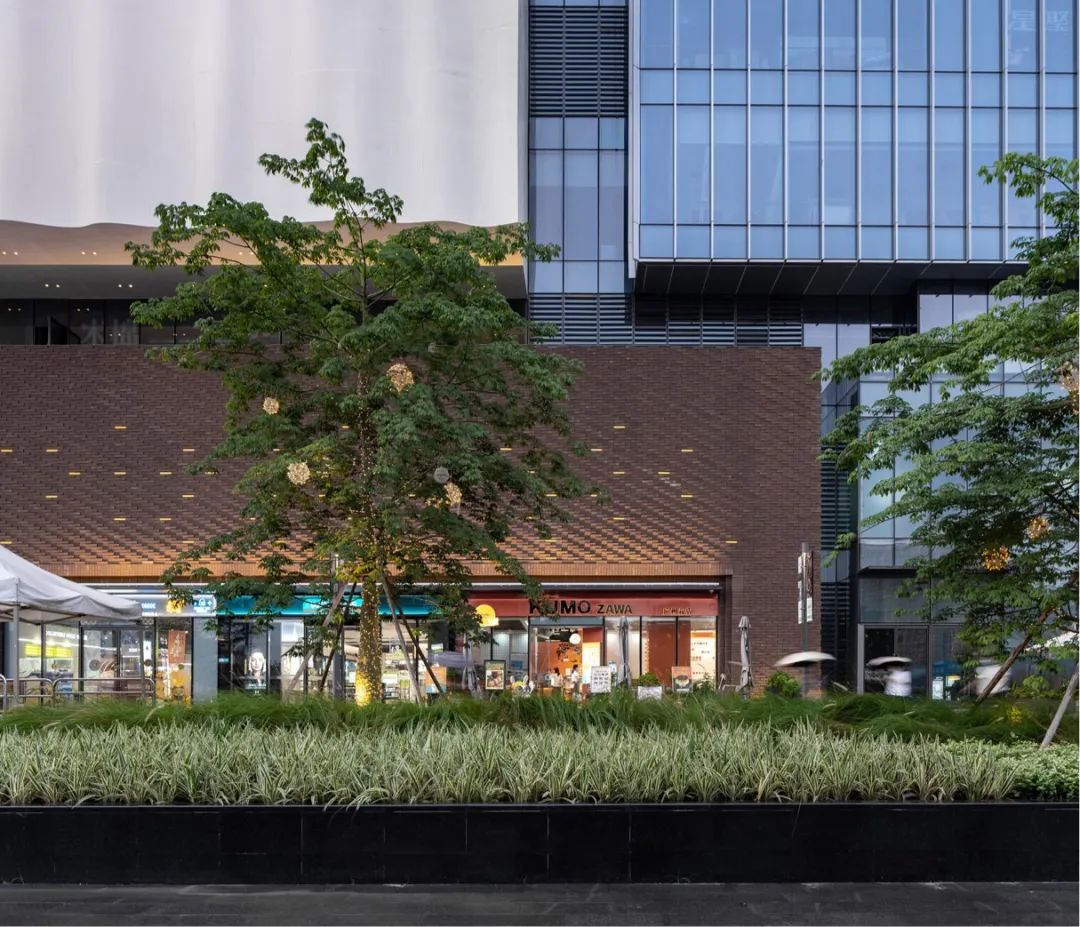

▲落地效果

©广州同程建筑技术有限公司



塔楼单元式带线条玻璃幕墙系统


方案落地主控因素及设计策略:

立面方案深化

协调建筑功能室内布局,与甲方PM配合通过多方案比选及性价比分析(VE价值工程),调整单元分格尺寸及平衡外观效果及经济性。


选型选材

配合建筑方案的初步选型选材:进一步根据各幕墙系统设计细化材料规格;采用成熟的横滑式单元系统设计,利于成本控制及项目进度精细化管理。


外观质量控制

1. 室外面:单元体加工精度及施工安装误差;外装饰线的连贯性及平直度;近人尺度(人视范围)的细节把控,收边收口的精装化设计。

2. 室内面:幕墙设计与室内精装修交圈的预留条件,如踢脚线,窗帘盒,天花收口等;验证及调节室内通视效果。

3. 方案验证及VMU设计阶段的BIM技术投入。

4. VMU视觉样板、样板段、大区巡场等多层次质量评审。



技术配置

标准单元体板块尺寸:宽1350mmX高4200mm

面板配置:可视区位置:8(LOW-E)+12A+8mm超白钢化中空玻璃

窗间墙位置:8(LOW-E)+12A+8mm超白钢化中空玻璃+2mm铝背板(氟碳喷涂)

受力构件:铝型材(6063-T6),铝挂件(6061-T6)

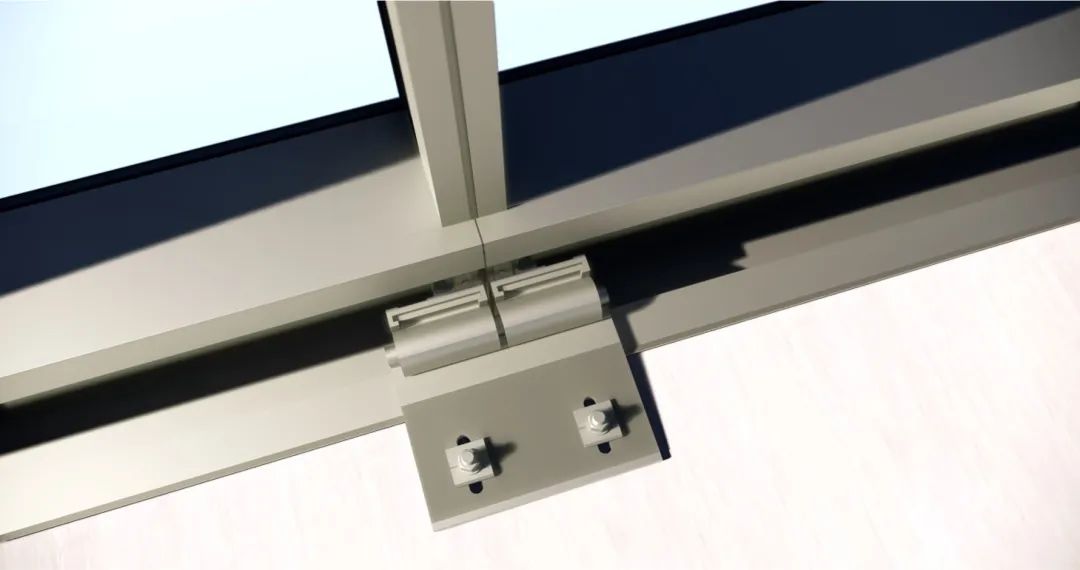

▲单元体码件效果图

©广州同程建筑技术有限公司

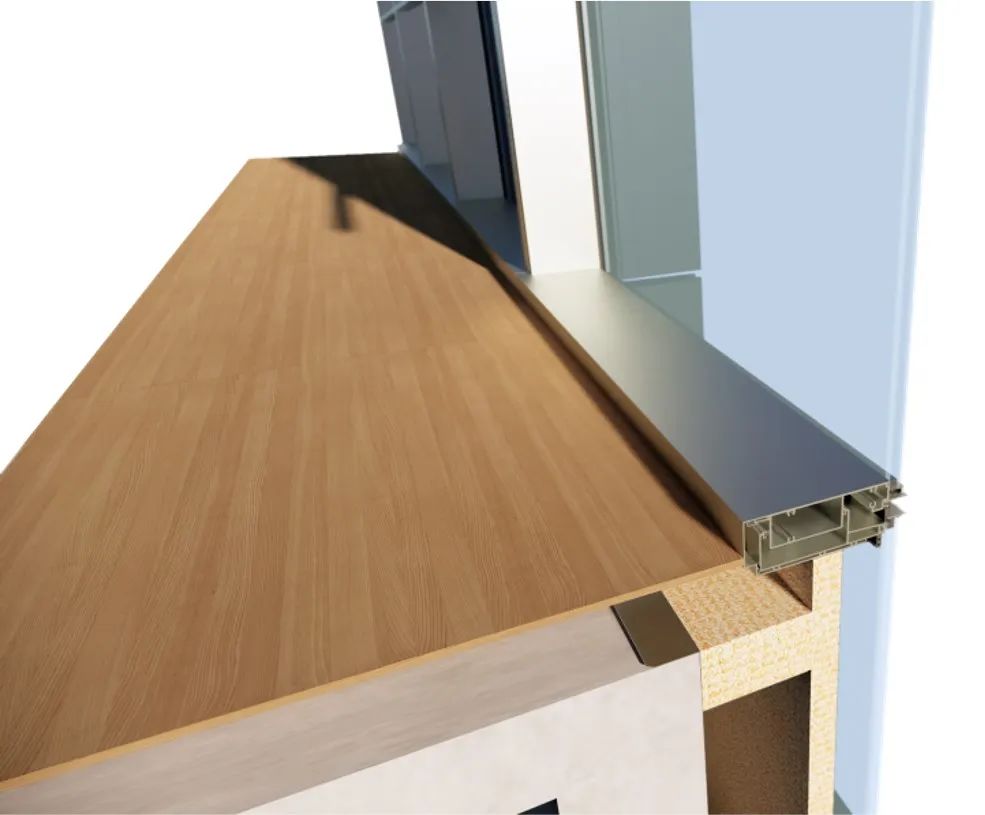

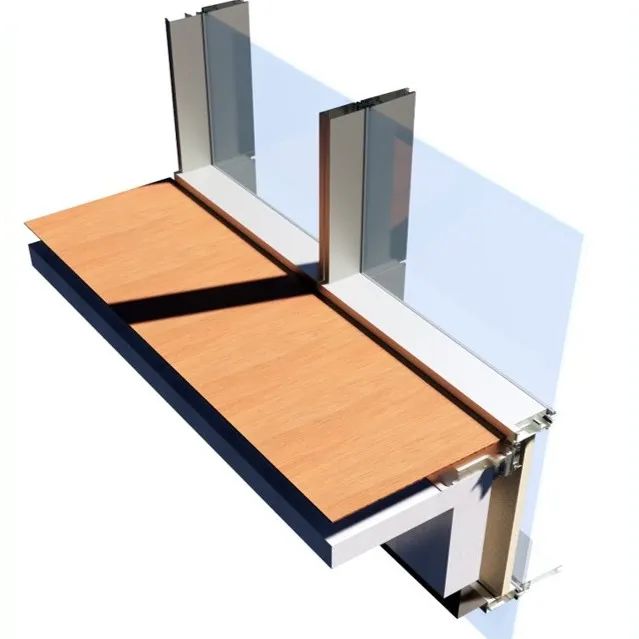

在楼面的铝合金横梁设置一踢脚,顶面高度距离室内完成面标高40mm。该做法能很好地消除精装与幕墙收口的高度误差,工程中广泛应用的做法。

▲有踢脚效果图

©广州同程建筑技术有限公司

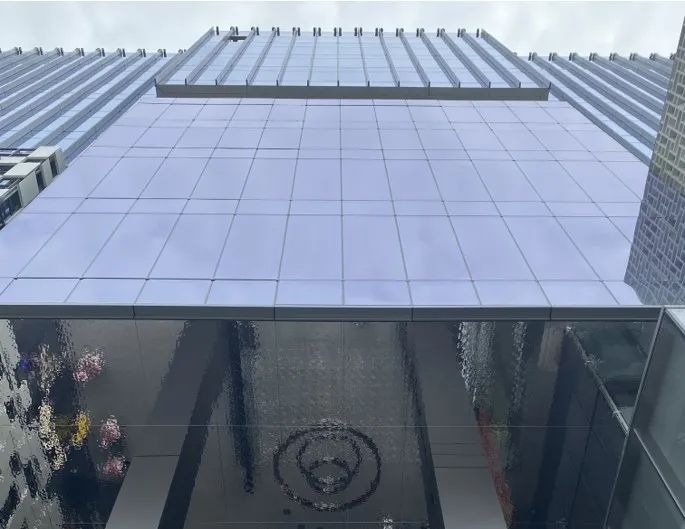

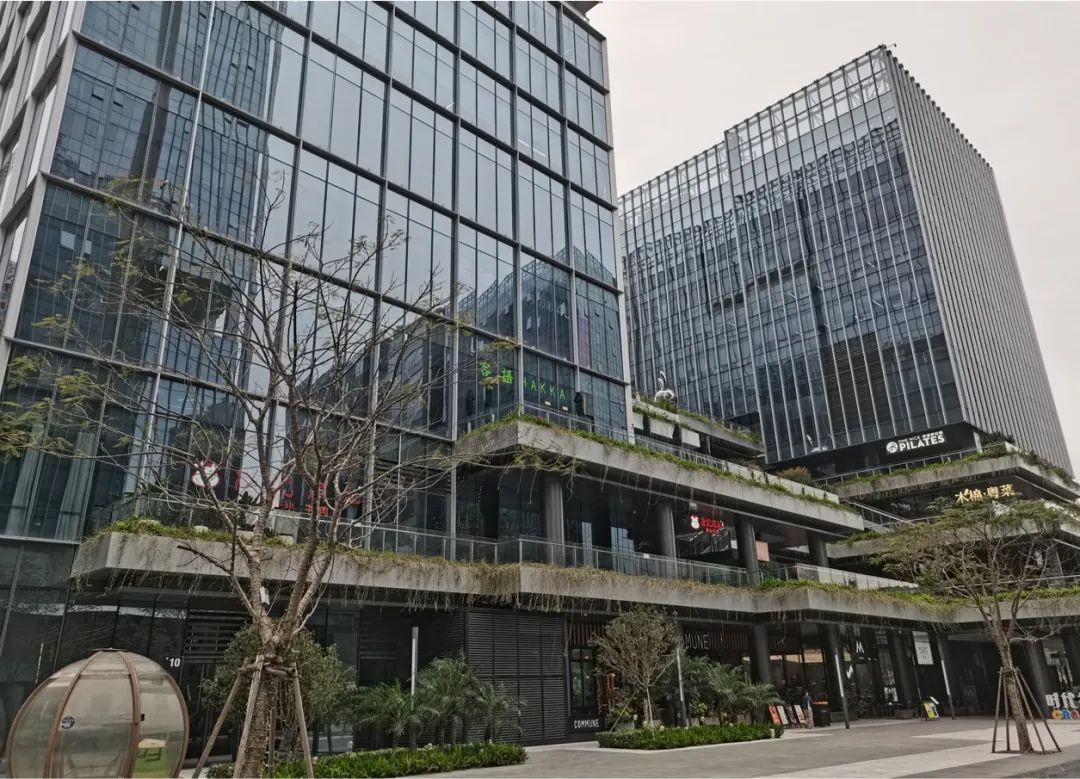

▲落地效果

©广州同程建筑技术有限公司



裙楼框架式玻璃幕墙系统(带竖向不锈钢线条)


方案落地主控因素及设计策略:

立面方案深化

作为最接近整个项目主入口的幕墙系统,竖向外装饰线条采用铝合金外遮阳构件外包覆铜色不锈钢饰面设计,实现建筑表皮质感及立面美学的精确控制。


选型选材

框架式玻璃幕墙,外装饰铝合金面板及构件。


外观质量控制

1. 室外面:严格遵循建筑方案对幕墙、装饰线分格模数控制;配合建筑师对外遮阳装饰构件的规格尺寸,进出位距离等进行视线遮挡分析。

2. 室内面:幕墙设计与室内精装修交圈的预留条件,验证及调节室内通视效果。

3. 方案验证及VMU设计阶段的BIM技术投入。

4. VMU视觉样板、样板段、大区巡场等多层次质量评审。



技术配置

可视区位置:8(LOW-E)+12A+8mm超白钢化中空玻璃

窗间墙位置:6(LOW-E)+12A+6mm超白钢化中空玻璃+2mm铝背板(氟碳喷涂)

内层玻璃:12mm单片满版彩釉钢化玻璃

外饰格子面板配置:

2.5mm白色铝单板(氟碳喷涂,三涂两烤),标准规格: 宽675mmX高675mm

受力构件:铝型材(6063-T6),镀锌钢转接件(Q235)


▲落地效果

©广州同程建筑技术有限公司



裙楼点扣盖隐框玻璃幕墙系统(不锈钢门套)


方案落地主控因素及设计策略:

立面方案深化

作为商场主入口,其重点在于满足引导人流功能同时,表现“金色大门”建筑效果。


选型选材

大门幕墙采用12mm超白钢化玻璃面板,门套采用1.2mm不锈钢板(SUS316拉丝),镀锌钢龙骨支撑结构。


外观质量控制

1. 室外面:密拼不锈钢门套设计,突出入口大门的整体性和门套装饰线条的极致效果。

2. 室内面:优化支撑钢结构体系连接,满足结构安全同时尽量节省用料;采用超白高透玻璃,增强通视效果。

3. 方案验证及VMU设计阶段的BIM技术投入。

4. VMU视觉样板、样板段、大区巡场等多层次质量评审。



技术配置

可视区位置:15mm超白钢化单片玻璃,人视点效果整体无分缝。

玻璃最大板块尺寸:宽2700mmX高3500mm

受力构件:钢通(Q235B, 氟碳喷涂),镀锌钢转接件(Q235B)

门套:1.2mm不锈钢板(SUS316拉丝)


▲落地效果

©广州同程建筑技术有限公司



裙楼框架式双层隐框玻璃幕墙系统


系统特点:裙楼商场主力门店双层玻璃幕墙

玻璃最大板块尺寸:宽2400mmX高6500mm

面板配置:可视区位置:15mm超白钢化单片玻璃

窗间墙位置:6mm钢化磨砂玻璃

受力构件:钢通(Q235),铝型材(6063-T6),镀锌钢转接件(Q235)

明框扣盖:铝型材(6063-T5,氟碳喷涂)

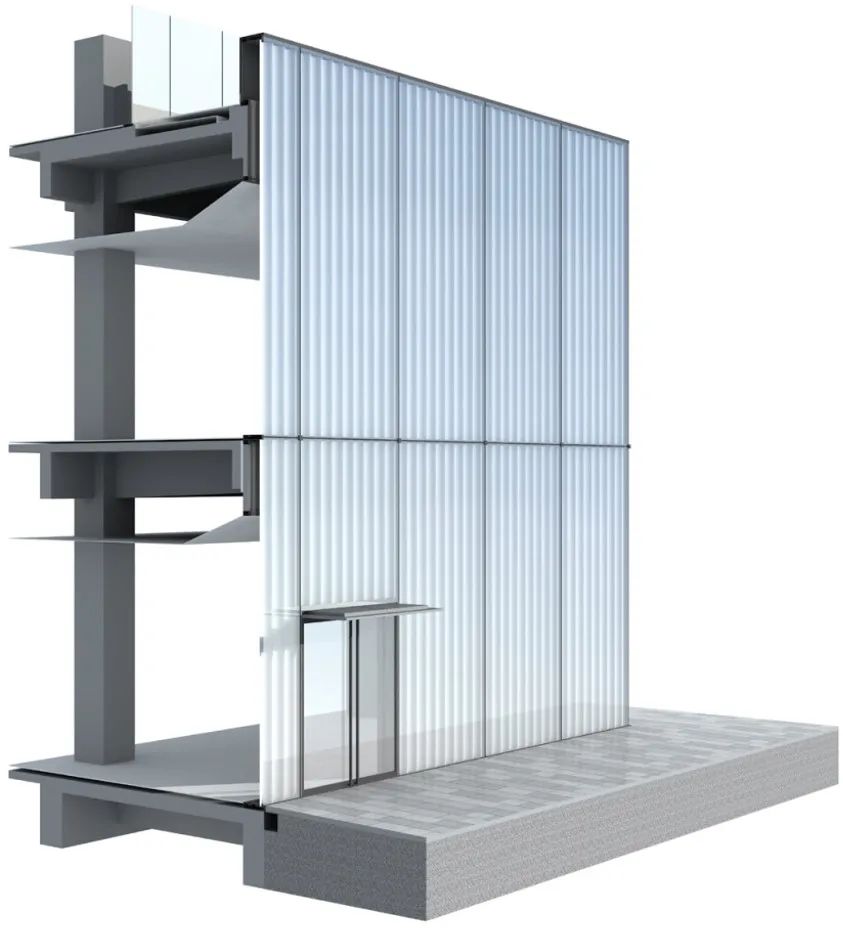

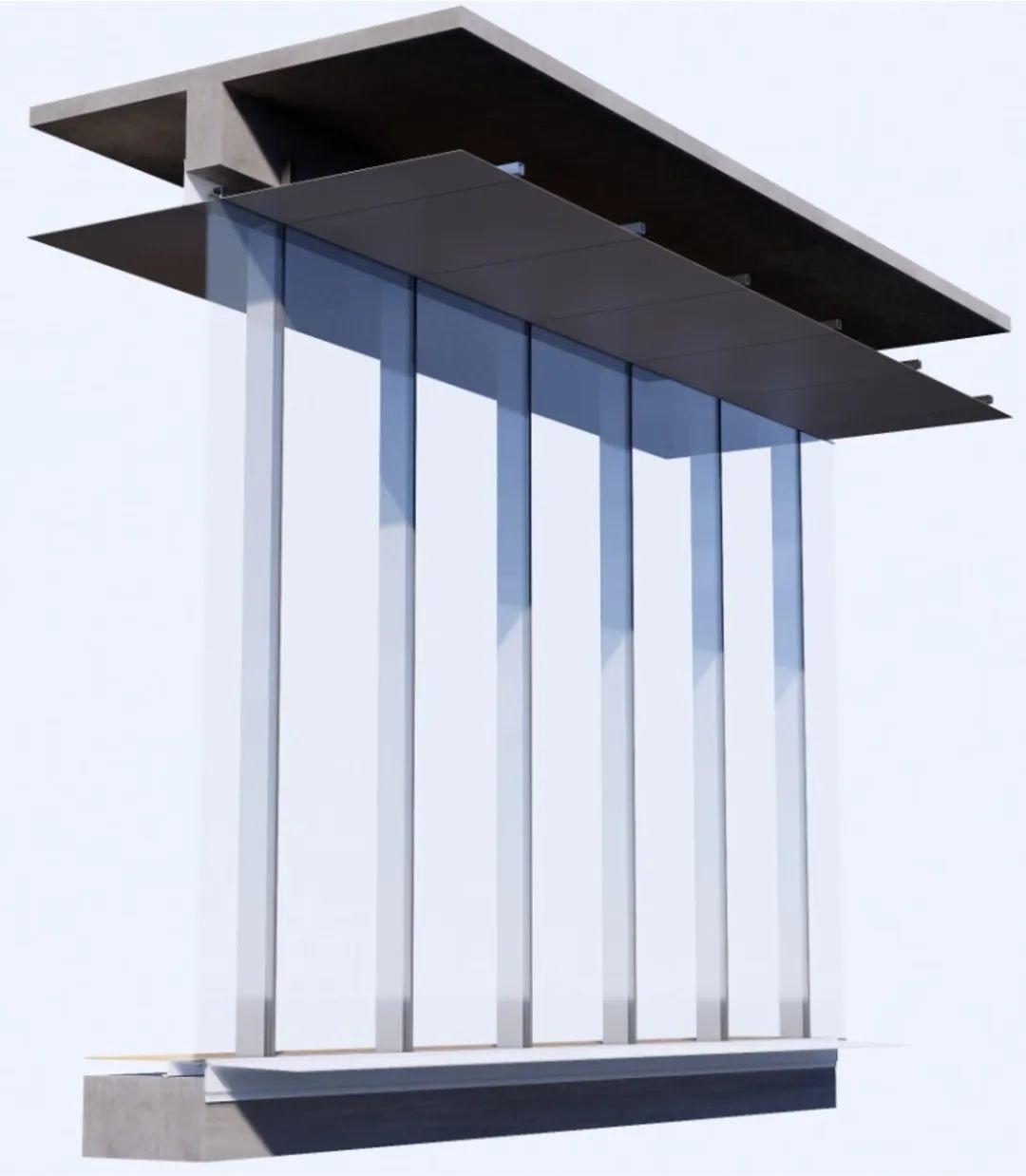

▲双层隐框玻璃幕墙系统效果图

©广州同程建筑技术有限公司


▲落地效果

©广州同程建筑技术有限公司

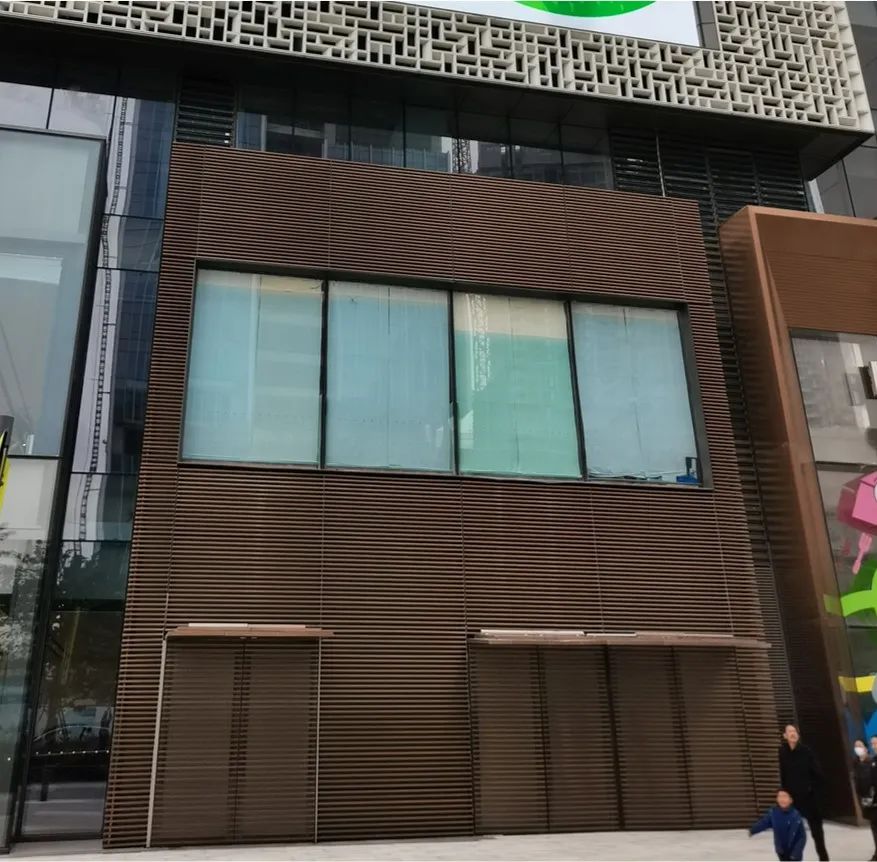

裙楼铝合金格栅系统


技术配置

面板配置:15(LOW-E)+12A+15mm超白钢化中空玻璃

龙骨:铝型材(6063-T6,氟碳喷涂)

不锈钢格栅(铜色,拉丝)

底板:3mm铝板(氟碳喷涂,三涂两烤)

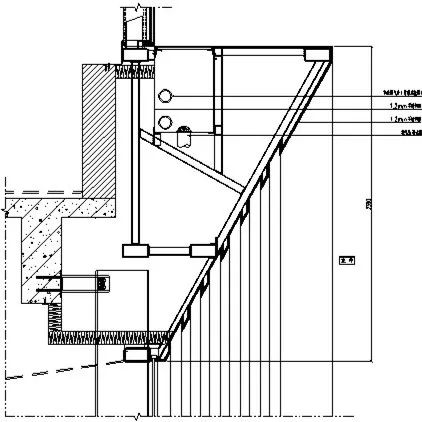

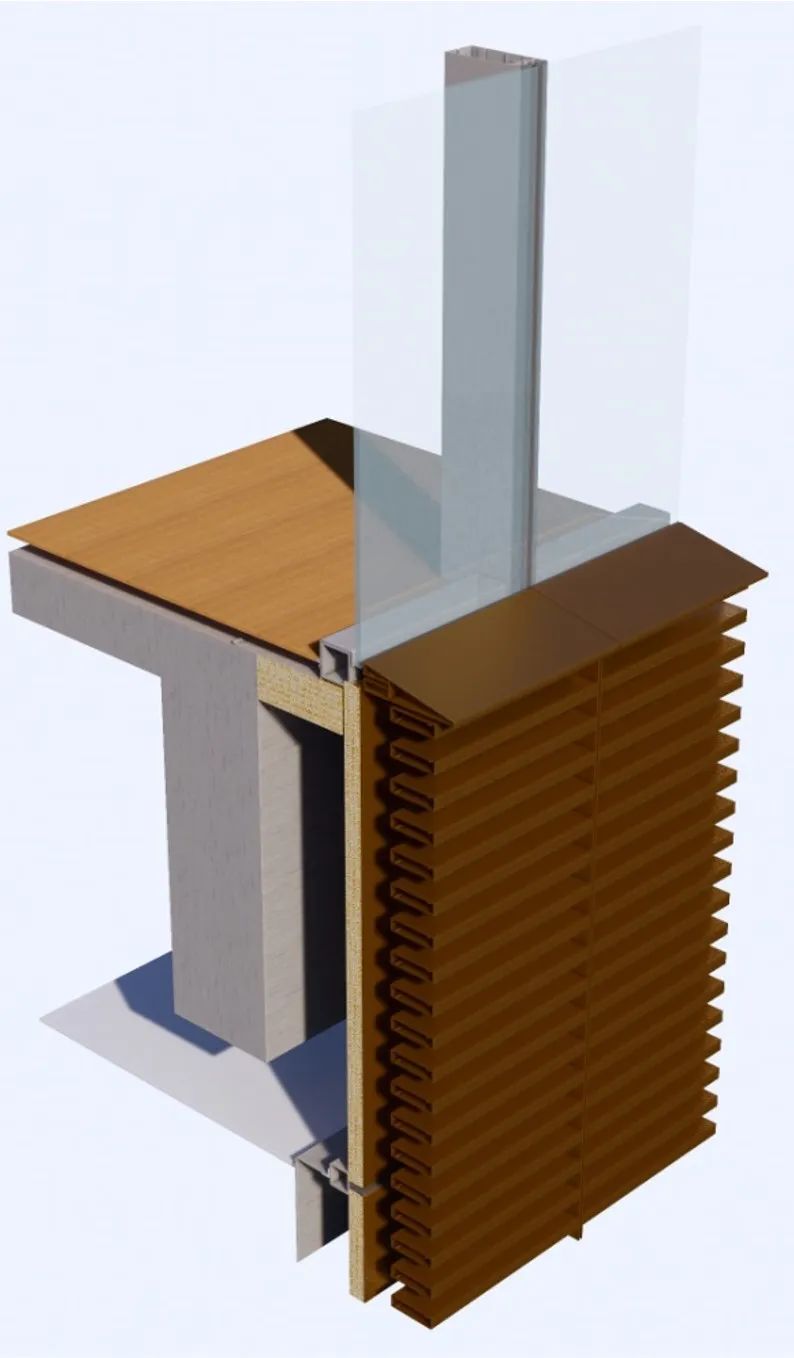

▲节点效果图

©广州同程建筑技术有限公司


▲落地效果

©广州同程建筑技术有限公司



裙楼框架式点扣盖隐框玻璃幕墙系统


技术配置

可视区位置:12(LOW-E)+12A+12mm超白钢化中空玻璃

窗间墙位置:6(LOW-E)+12A+6mm超白钢化中空玻璃+2mm铝背板(氟碳喷涂)

龙骨:铝合金型材(6063-T6,氟碳喷涂)

点扣盖:80mmX80mm不锈钢(SUS316)

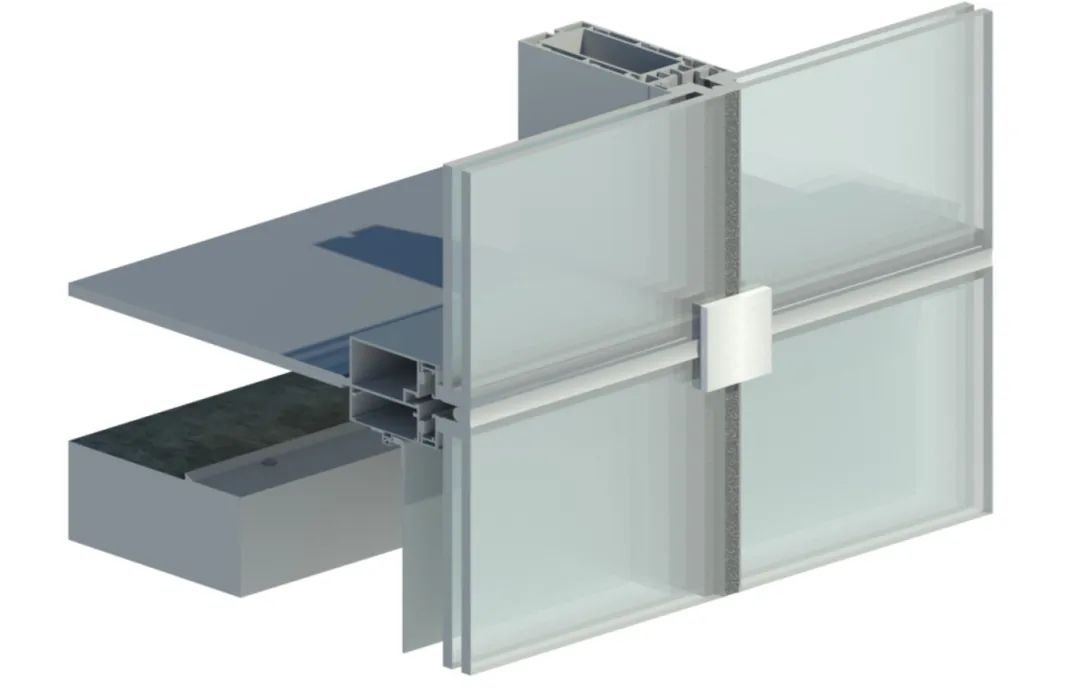

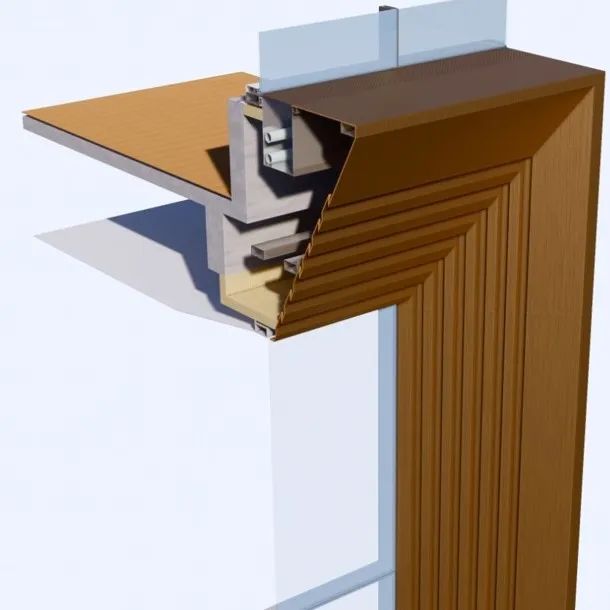

▲节点效果图

©广州同程建筑技术有限公司


▲落地效果

©广州同程建筑技术有限公司



裙楼商铺框架式隐框玻璃幕墙系统


技术配置

檐口吊顶:3mm铝板( 阳极氧化)

可视区位置:12(LOW-E)+12A+12mm超白钢化中空玻璃

龙骨:铝合金型材(6063-T6,氟碳喷涂)


▲效果图

©广州同程建筑技术有限公司


▲落地效果

©广州同程建筑技术有限公司



裙楼框架式竖明横隐玻璃幕墙系统


技术配置

玻璃最大板块尺寸:宽1350mmX高4250mm

可视区位置:12(LOW-E)+12A+12mm超白钢化中空玻璃

窗间墙位置:6(LOW-E)+12A+6mm超白钢化中空玻璃+2mm铝背板(氟碳喷涂)

受力构件:铝型材(6063-T6),镀锌钢转接件(Q235)

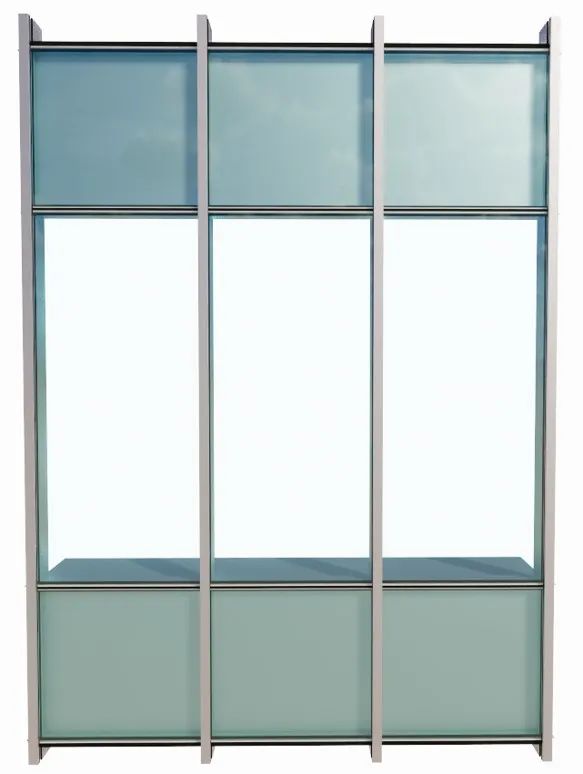

▲效果图

©广州同程建筑技术有限公司


▲落地效果

©广州同程建筑技术有限公司



裙楼框架式明框玻璃幕墙系统


技术配置

玻璃最大板块尺寸:宽1350mmX高4250mm

可视区位置:12(LOW-E)+12A+12mm超白钢化中空玻璃

窗间墙位置:6(LOW-E)+12A+6mm超白钢化中空玻璃+2mm铝背板(氟碳喷涂)

受力构件:铝型材(6063-T6),镀锌钢转接件(Q235)


▲效果图

©广州同程建筑技术有限公司


▲落地效果

©广州同程建筑技术有限公司
