建筑面积：48万平/25万平
建筑高度：塔楼17层 65m 裙楼: 28m
建筑组成：4个住院楼塔楼 9个裙楼门诊楼
建筑方案设计：中衡建筑设计院
建筑设计施工：中建八局第二建设有限公司
项目位于历史文化底蕴深厚的西安。在长安时期，有一个非常先进的“里纺制”建成理念，追求城市的秩序化、模块化和交通的网格化。这个项目在整个平面布局上，同样是追求秩序化、模块化。
儿童医院建筑采用了“乐高”拼接的设计概念，具有童趣的同时延续了建筑模块化的设计思路。
▲ “乐高”拼接的设计理念
©中建八局第二建设有限公司
儿童医院的logo是一个四色的体块，经过建筑体量的推导形成建筑表皮幕墙的四色体块。
从立面上看，整个建筑的表皮比较规整，没有太多复杂的构件。

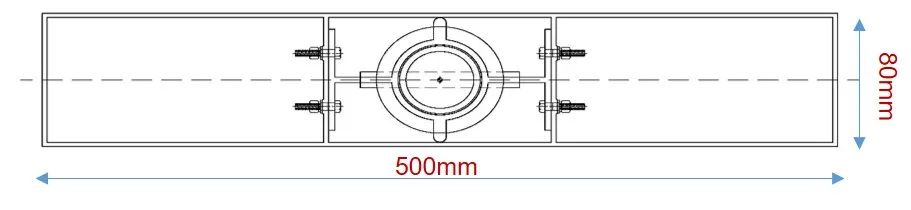

项目表皮设计亮点在于外立面的可变角度双色格栅。项目的建筑理念是追求人在不同的角度看建筑，能够给人带来不一样的色彩感官体验。格栅大小是500mm x 80mm，整个立面格栅总长度32,000m，格栅高度3100mm，格栅颜色选用绿、黄、红、紫搭配。
双拼色渐变角度格栅设计难点和要点：
1、500mmx80mm超大矩形格栅截面如何实现？
2、如何实现对角线不同颜色搭配？
3、如何实现格栅角度变化？
4、顶底连接设计如何实现装配式安装？并且实现隐藏设计？
5、安装难度：如何避免交叉作业？提高安装效率。
6、如何在完成以上设计的同时保证格栅整体效果？
我们考虑建筑细部效果的精致化，采用了型材方案。考虑到双色喷涂的经济性和加工的周期，我们采用了分体的方案来保证最终的加工效率。
1、整体方案
型材的挤压厚度至少6mm以上。双色喷涂要二次进炉，加工成品率很难保证。
2、分体方案
型材进行常规化的处理，中间有两个分缝，对整体效果破坏比较大，双色喷涂的经济性依然存在。
3、对角线分体方案
型材开模挤压难度大，无法实现隐藏式连接困难
4、型材厂家方案
比较好的考虑到型材的经济性和挤压的厚度，但构件过多存在拼接缝，角度变化控制难度较大，经济性非常差，效果不好保证。

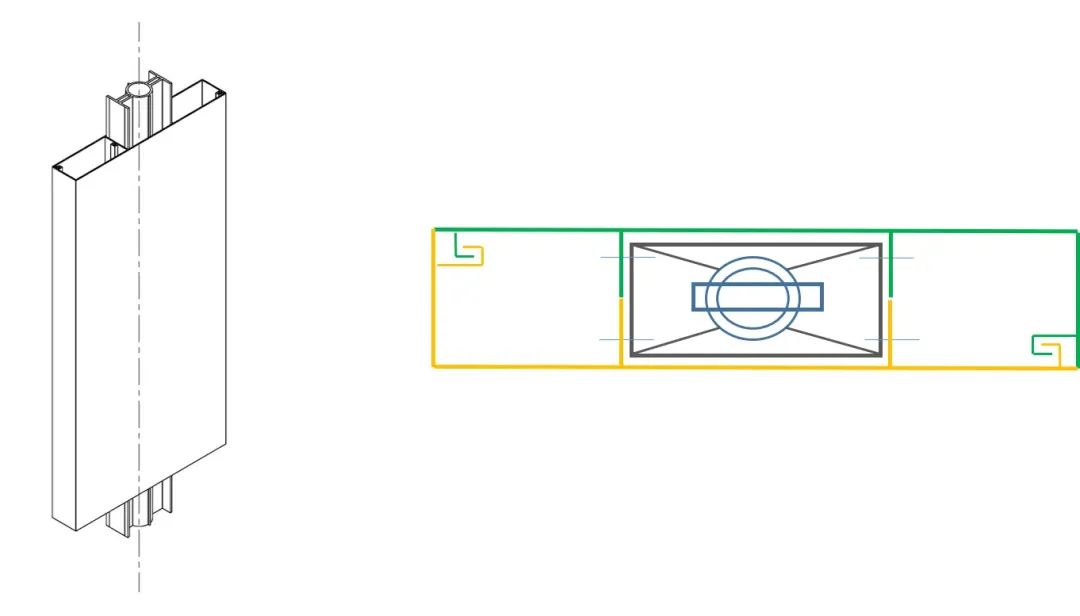

5、最终对角线分体方案
从脚部的颜色过渡位置做两个分体，通过颜色的渐变视觉上弱化分体。型材是L型加飞翅，最大限度降低了型材的厚度，两个型材进行扣接形成三个腔体，保证了整体的强度和稳定性。中间格栅插心将两个型材连接更加牢固。
格栅顶底是外凸的铝板造型，尽量减少对铝板体系的扰动，避免铝板出现功能性的破坏，例如产生漏水问题。我们考虑格栅和上下铝板尽量贴合融为一体，保证整体的效果。
从施工上考虑，采用免焊设计、便捷安装定位， 侧向”旋转安装“，满足调节（温度伸缩、高度调节），以及隐藏设计。
底部的连接系统借鉴点爪件的连接方式和调节原理，在底部通过套筒和螺纹进行锁定和高度方向调节。
▲底部连接系统设计思路
©中建八局第二建设有限公司
底部连接的分体，首先对底部的梯形连接件和铝板的龙骨进行连接，利用底部承托件和顶部格栅插芯进行插接保证连接，并进行角度旋转。
底部承托件和支柱之间通过螺纹进行连接和高度方向调整，最后用自锁件和抗扭件进行锁定和进行线位。抗扭件中间插入两个小腔体避免形态的转动。
▲底部连接系统设计思路
©中建八局第二建设有限公司
顶部连接构件借鉴栏杆扶手横杆和竖杆连接的插接方式，包括打钉的线位。顶部和底部的连接考虑到安装的空间。
▲格栅主体系统设计思路
©中建八局第二建设有限公司
在最顶部采用U型带凹槽的转接件，中部凹槽为整个格栅的连接预留了空间，最大限度减少了格栅安装完成后和顶部铝板之间的空隙。
中部的两个分体半圆转接件可以在格栅安装后进行后续两边的连接，把分体和顶上凹槽转接件进行预先连接，通过长条孔进行落位。另外，根据可变角度做了10个纤维孔，对应格栅不同角度，并结合圆形转接件定位孔之间进行角度的自动吻合。
▲顶部连接系统设计思路
©中建八局第二建设有限公司
针对格栅变角度的布置的问题，我们基于LISP程序设计进行二次研发，开发一种可实现可变角度格栅快速排布的CAD参数化插件，解决了角度调整和布置的难题，提高了设计和施工的生产效率。
在排布技术上后续开发了尺寸标注，包括宽度自动调整以及埋件自动布置的模块，极大提升了项目的设计效率。
模块化只是手段，数字化才是目的。只有数字化才能契合现在行业的人工智能及参数化的应用。
数字化应用思路：程序的模块简化→特征归纳→程序的深度学习→数字化处理。
我们构想通过建筑结构设计，结合程序模块，最后实现幕墙设计最终的目的。
©中建八局第二建设有限公司
安装方式创新：减少交叉作业，安装效率提升；自动锁定角度；装配式安装，安装方便快捷。

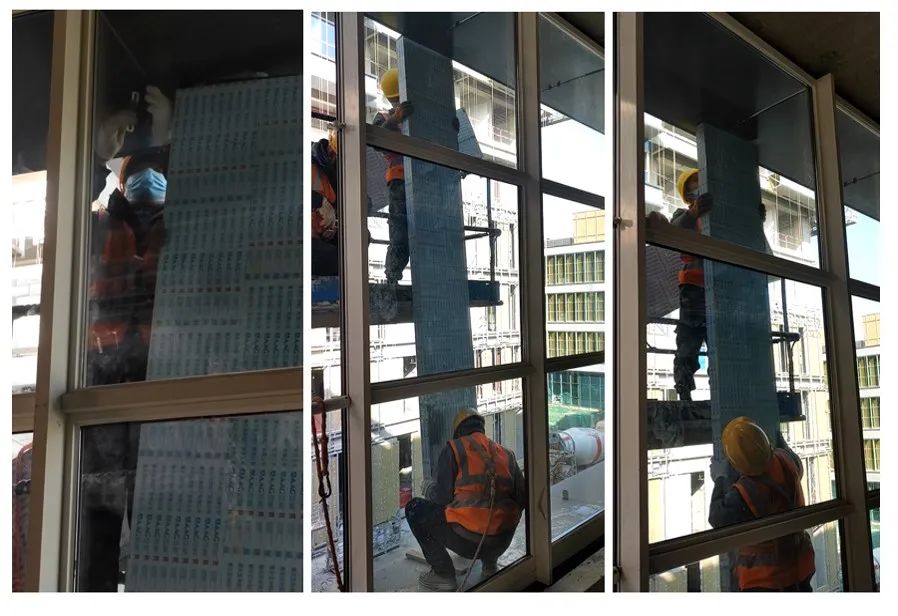

首先是底部构件和顶部构件的安装，顶部的就位进行打钉固定，整个格栅的安装过程大概几分钟，极大提升了格栅安装的效率。
▲顶底连接系统现场照片
©中建八局第二建设有限公司
▲裙楼角部效果，实现不同角度呈现不同颜色
©中建八局第二建设有限公司
▲项目完工视频
©中建八局第二建设有限公司
（设计团队：范海超 赵春祥 英成杰 游阳 部分图片由中衡建筑设计提供）
