华建集团上海建筑科创中心 | 装配式UHPC双螺旋楼梯
日期:2022-10-24







UHPC是具有超高强度,超低吸水率、超强耐久性和耐侵蚀性能的超高性能混凝土,用于构造、装饰、加固、快修、铺装、接缝填注等。但由于其成本较高,现阶段国内外UHPC的应用技术研讨与试点工程主要停留在桥梁工程、幕墙工程以及少量既有混凝土建筑的维修加固工程。


本期特邀对话嘉宾,华建集团上海建筑科创中心建筑工业化技术研究学科中心建筑师邱田女士,分享UHPC的创新应用。





阿尔法建筑大会







01

北极星获奖产品的亮点

INNOVATE

-

装配式UHPC双螺旋楼梯


邱田:


设计起源于上海工博会的展览,与上海卓欧建筑(集团)有限公司联合设计并施工,为了打造展览空间的焦点和中心,也为了展现超高性能混凝土的技术和工艺,为将来推进超高性能混凝土的应用也是比较好的示范作用。


我们的楼梯,运用了超高性能混凝土材料,特点是具有钢材的强度,木材的韧性,还有超强的耐久性的性能。


应用UHPC材料可以使楼梯的踏板变得轻薄精致,通过两个楼梯螺旋向上的模式,可以让楼梯更加轻盈,符合现代工业化的美感,为了和楼梯的材料的对比,采用了红铜色的金属扶手也是螺旋向上,具有精致感,力量感两个对比也是比较有美感的。

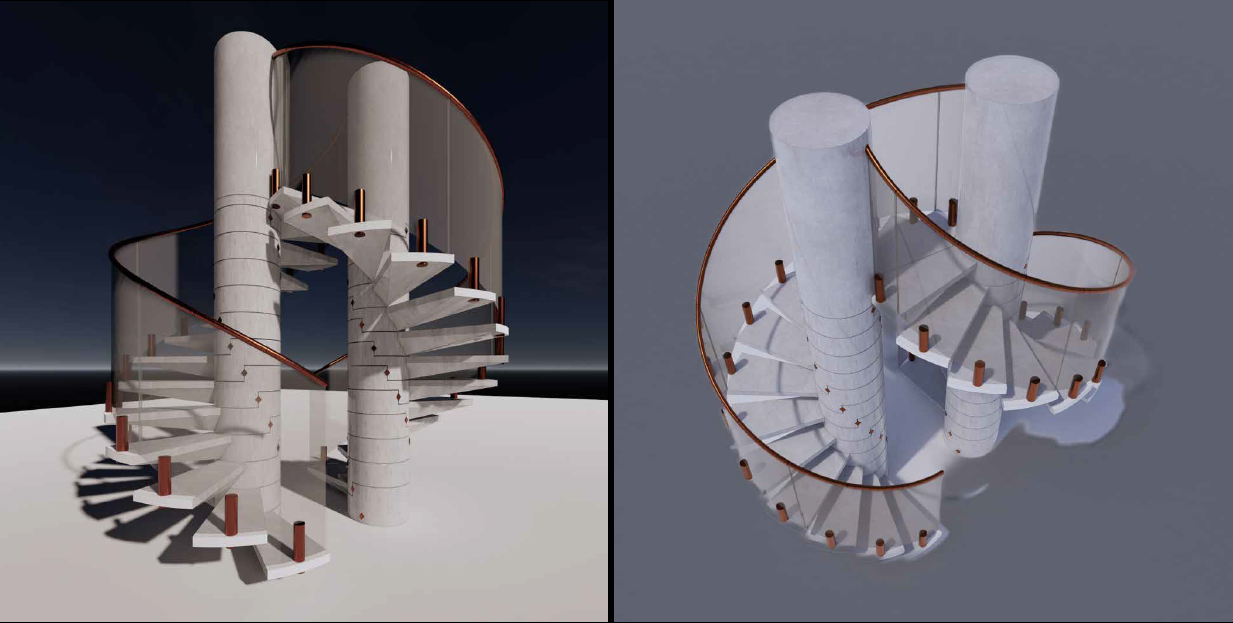

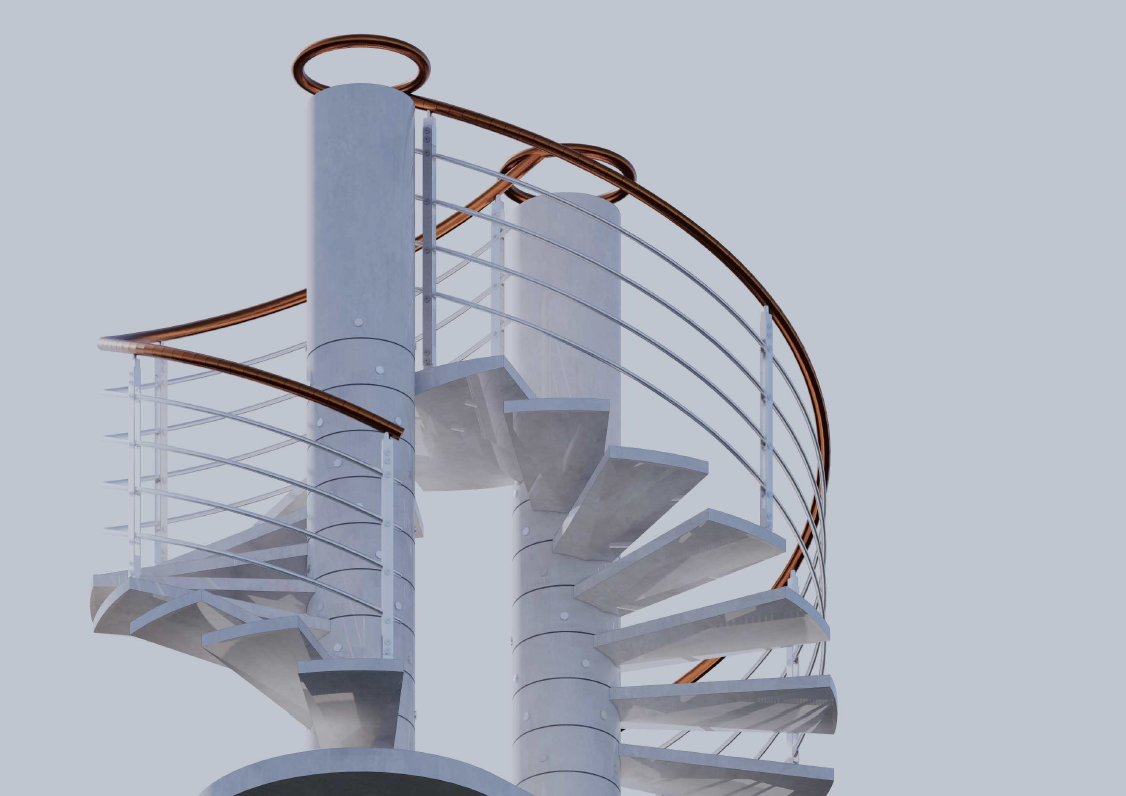

▲装配式UHPC双螺旋楼梯





02

技术参数

PARAMETER

-

悬挑的轻盈


 邱田:

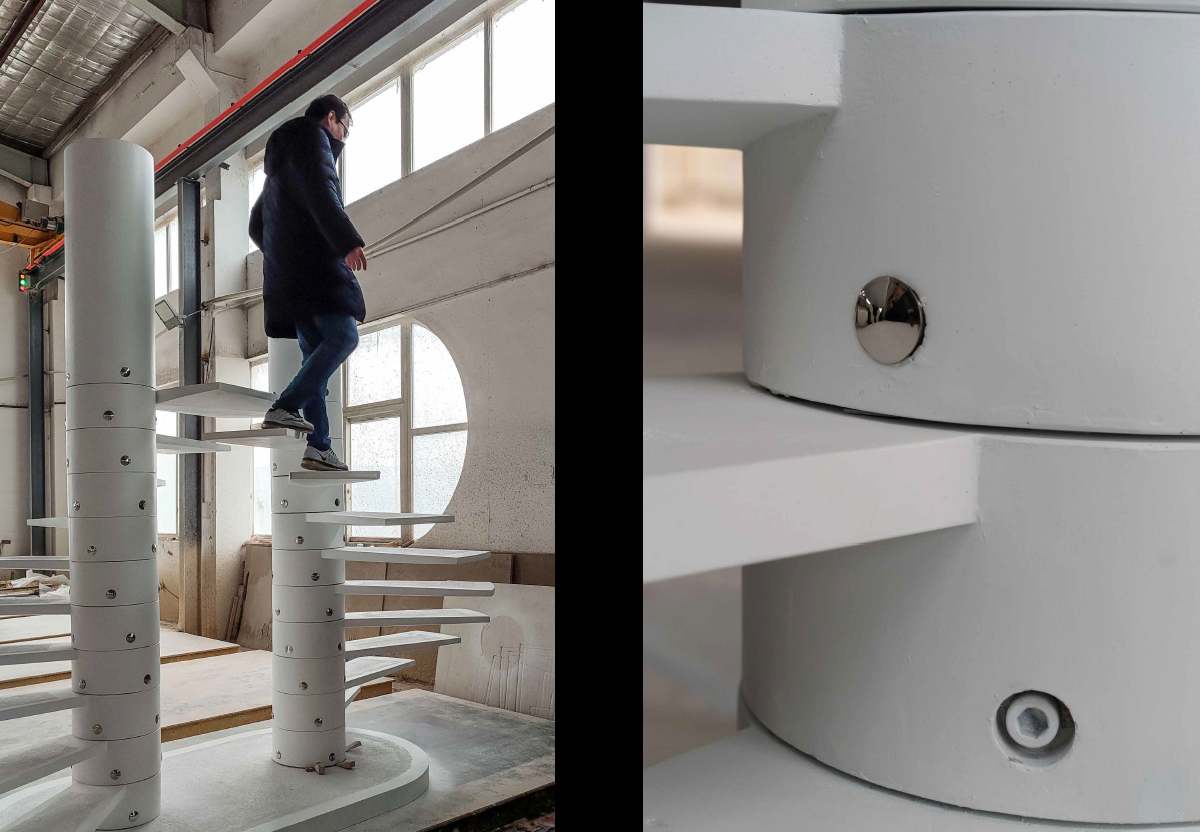

一般的混凝土楼梯,是工厂现浇的,比较厚重的,但我们的楼梯,中间是筒,两边梯段是悬挑出来的,为了保证轻盈的效果,最外面的边缘做了5cm。到里面的部分,会比较增厚是8cm其实可以保证它结构的稳定性。从外面来看,也会更加轻薄一点。






03

与同类型产品的区别

DIFFERENCE

-

可重复利用的装配式



 邱田:


从两点来看,材料方面和生产工艺的区别。一般装配式楼梯,都是在工厂预制完成的,现场直接安装。但是我们的楼梯,是从设计之初就把工业化和装配化的理念融进去。对楼梯进行了解构,把一整个楼梯拆解成标准化的踏板。通过工厂化预制标准化的踏板,现场进行安装,好处是可以重复利用模板,提高经济性。另一方面可以实现现场施工的快捷性、清洁性,不用现场再现浇,从构造方面,采用的是一种外面减薄,里面加厚的梯形的模式,增加整个结构的稳定性。





04

应用前景

FUTURE

-

超高性能,超高性价比



 邱田:


未来可以大量应用到改造项目中,因为改造项目中会存在一些问题,包括施工的现场地方比较狭小,同时还会存在边施工边使用的情况。我们使用工厂预制现场安装的方式,可以极大的减少工作面。同时工作可以变得特别快。


UHPC应用在改造项目中,从几个方面都有好处,一方面,是从经济性的角度,因为是标准化的构件进行预制,模板的重复利用可以有效的提高经济性,还有一方面的是从后期维护方面。因为UHPC材料自身密度比较高,具有一定的自洁性。比较耐污,耐腐蚀,后续的维护成本会相应降低,第三个方面是美观性。因为采用模板进行预制的,可以在表面增加图像、文字、logo,对整体的美观性也会有一定帮助。

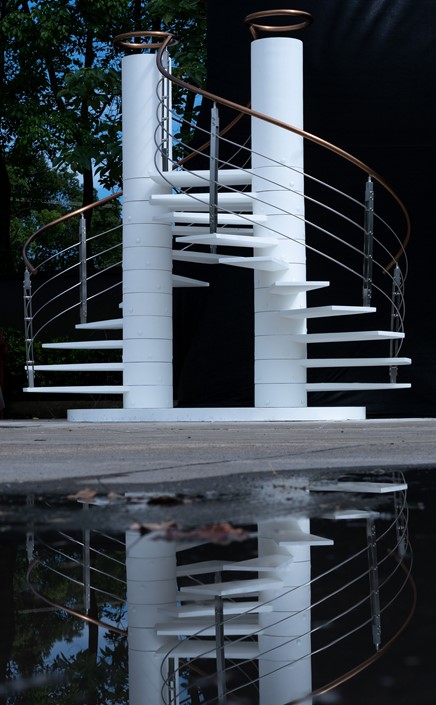

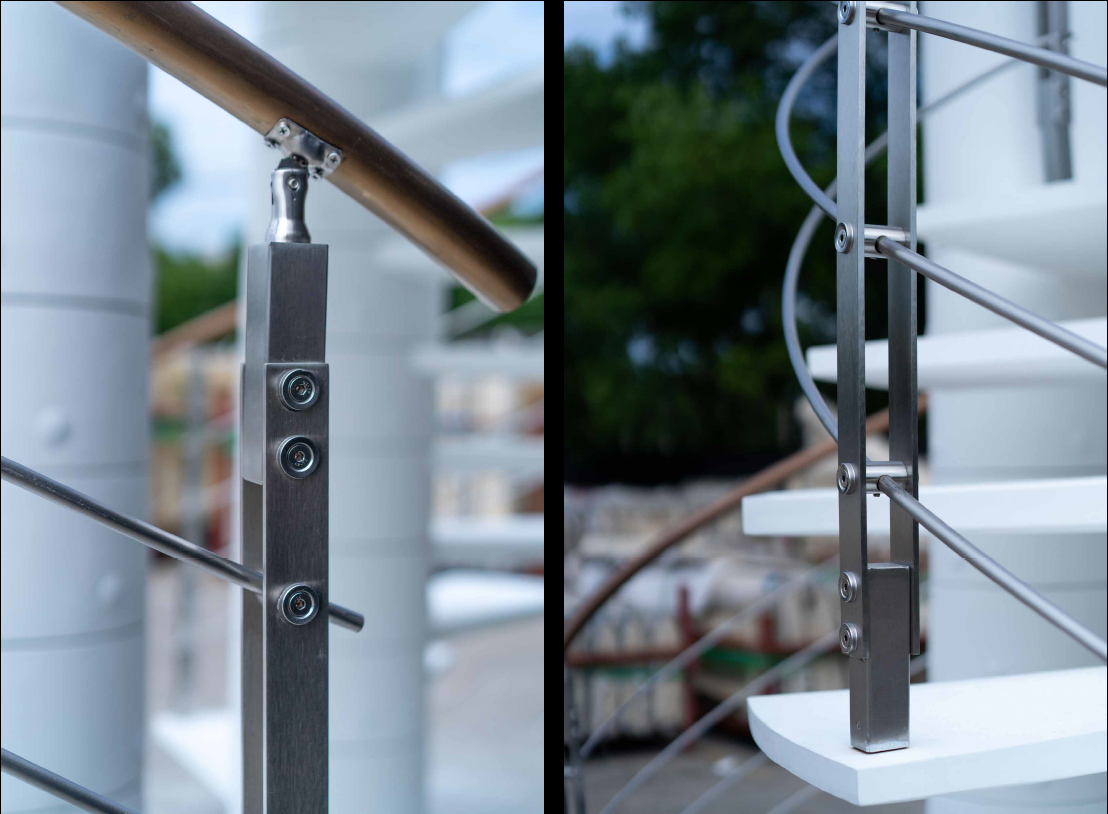

▲装配式UHPC双螺旋楼梯






05

关于科创中心

ABOUT

-

创新工作的核心引擎


 邱田:


华建集团上海建筑科创中心于2015年成立的,是集团的技术中心,技术发展部,还有创作中心合并组建而成,是集团实施学术型建筑创作和科技创新工作的集成平台,主要做科技性的项目。原创设计有上海中学的新建的教学楼、静教院的附属项目,还为世博的阳光谷还有上海迪士尼提供技术支持服务。科创中心的定位是集团科技创新工作的核心引擎,一方面提供新材料新技术的研发,同时还承担上海市,包括国家重点的研发课题,整体对于建筑行业科研的比较好的发展平台。




06

更多建筑新项目

POLARIS AWARD

-


北极星建筑奖,以“让创新引领每个人”的理念,专注建筑行业新建筑新技术与新产品的发布和推广。


每年联合100+甲方、建筑师、工程单位、幕墙设计师等专家评委评选出年度最具创新力的项目、产品进行展示交流。

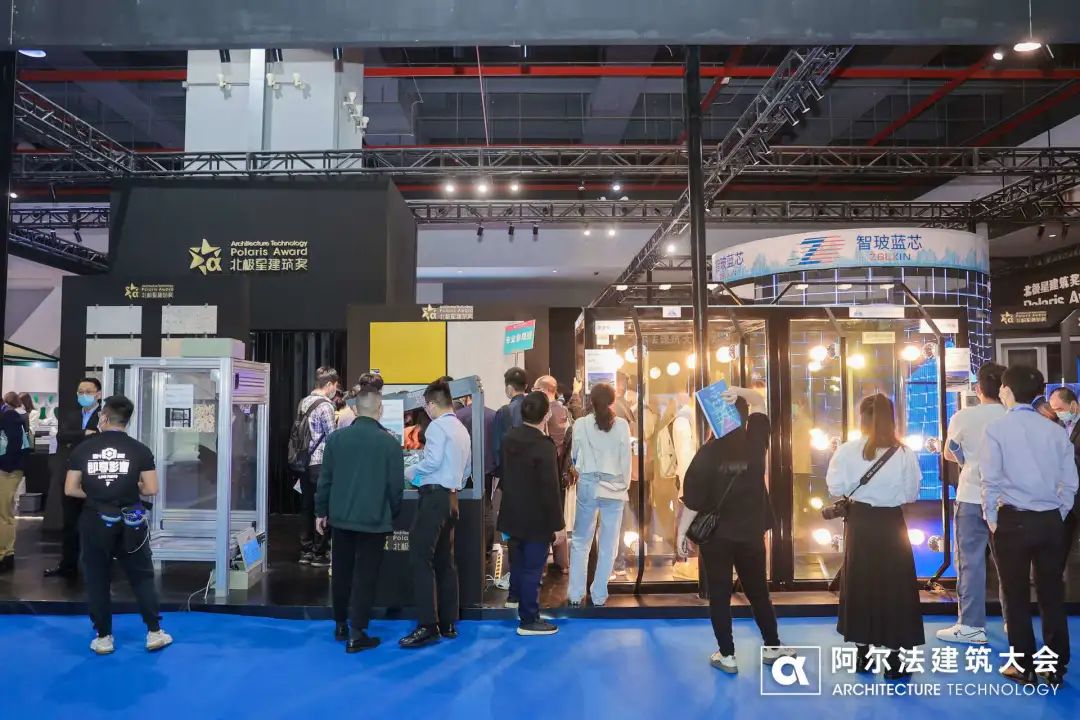

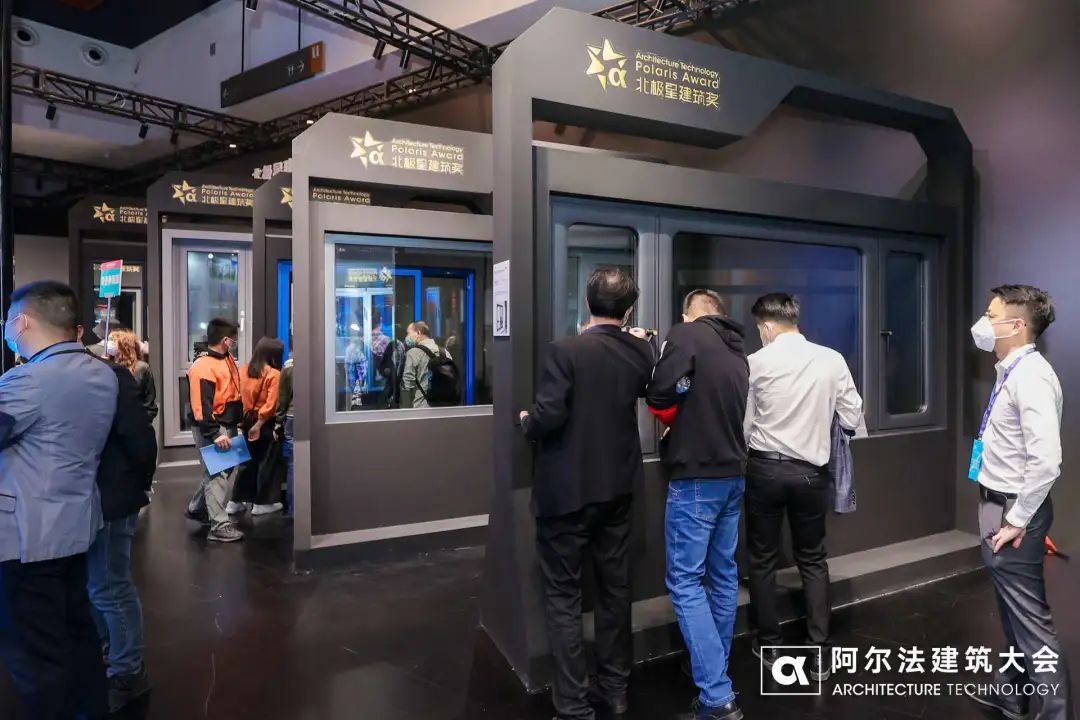

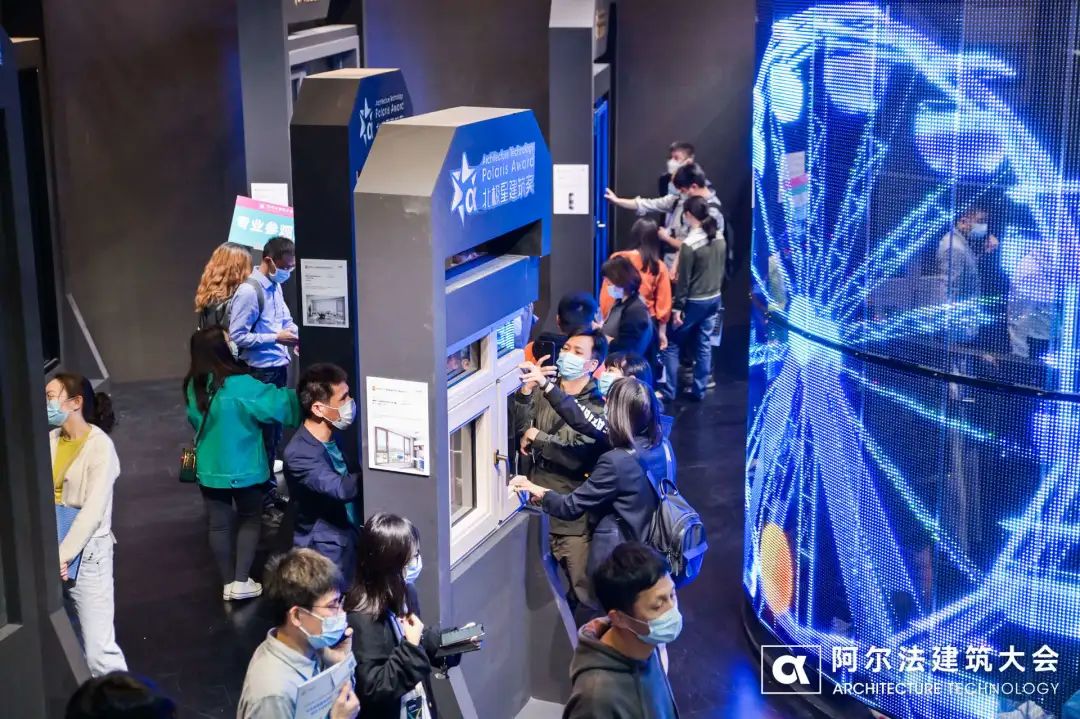

▲ 北极星建筑奖展示现
