凤凰山体育中心 | 如何拼接上万块尺寸不一的铝单板?
日期:2021-11-08


本期人物


近期新项目:凤凰山体育中心


凤凰山体育中心包含一个6万座专业足球场,一个1万8千座的综合性体育馆,还配套有大量的主题商业和城市绿地公园。将作为2022年31届大学生运动会的主场馆之一,也是2023年男子足球亚洲杯的主要比赛场馆。


凤凰山体育中心立面造型取意四川的非遗文化“蜀锦”,利用不同穿孔大小和尺寸变化的悬浮式铝单板,形成波光粼粼,编织有序的立面效果。白天通过立面金属材料的反射,强化有序的立面排列;夜晚通过隐藏式灯带烘托外立面幕墙的现代、动感和体育建筑激发的潜在热情。


© 存在建筑


关于项目:成都新地标


参与【幕墙中国】项目创新的设计、技术、材料等亮点,在这过程中有什么故事可以跟我们分享?


凤凰山体育中心一场一馆的造型创意灵感,来自于四川独有的茶馆文化。从高空俯视,足球场形似茶碗,体育馆形似茶盖,下部的大平台形似茶托。


因此建筑外幕墙设计(包含金属屋面),就要以此为出发点去契合建筑立意。怎么去实现呢?

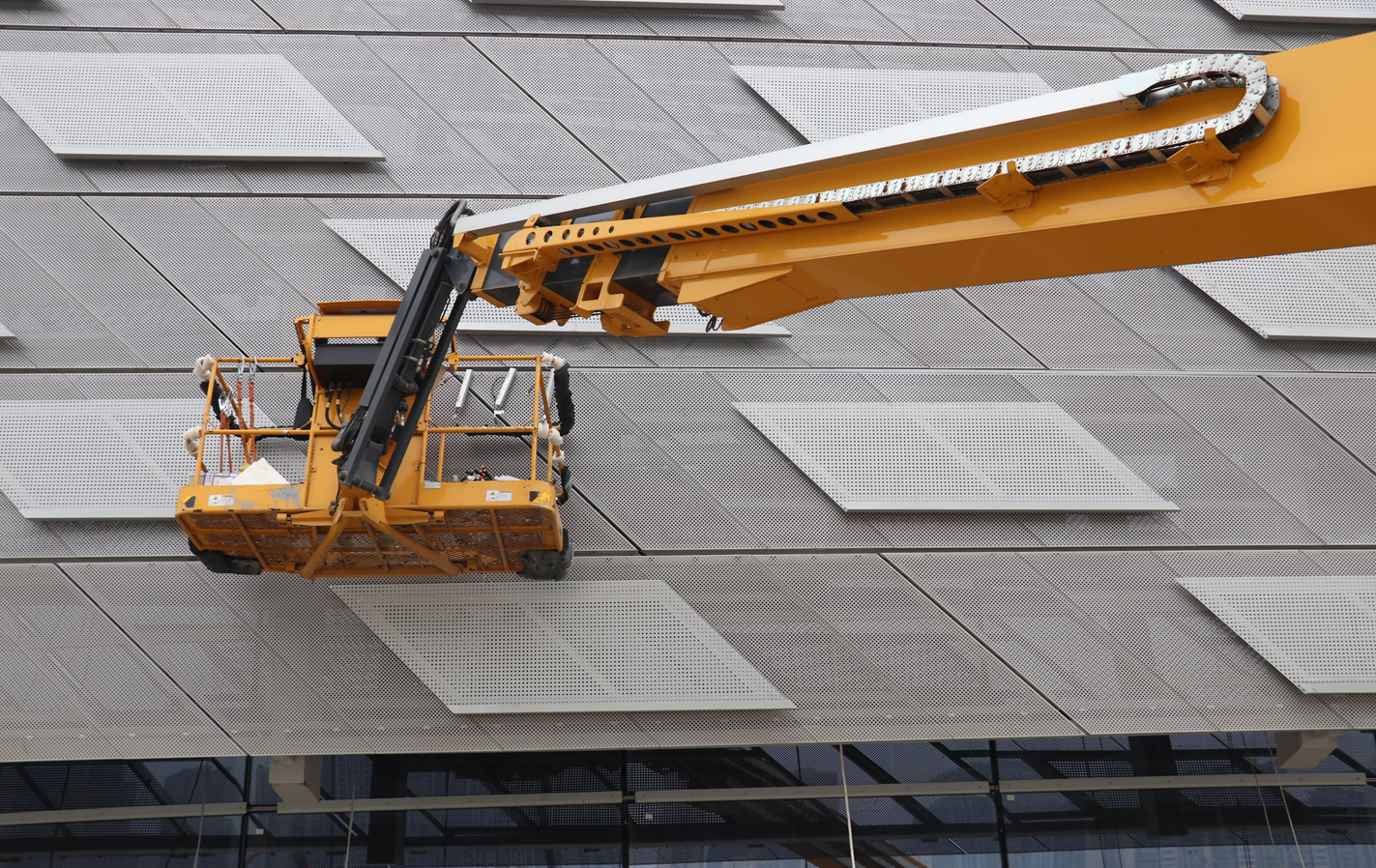

· 装配式3D悬浮式穿孔铝板幕墙外形


体育中心外幕墙是由上万块穿孔铝板的板块单元,进行有序拼接拟合而成,形成鳞片状的双曲面蜀锦效果。悬浮式的穿孔铝板的外观、尺寸大小、颜色以及穿孔率,均通过计算机进行了参数化设计和编号。


铝板单元在工厂内进行拼接组框,运抵现场后进行整体挂接安装。极大程度地减少了施工现场的焊接及组装工作量,缩短了施工周期,并尽可能保证了曲面幕墙现场安装的质量。







· 单层索系支承ETFE膜结构


足球场索穹顶区域屋面采用单层索网支承的ETFE膜结构,是目前世界范围内最大面积单层ETFE膜结构,充分发挥了膜材轻质跨度大的特点,不仅建筑效果通透,而且极大程度减小了对主体结构的负载。




整个职业生涯,请您选3个项目跟我们分享,可以是喜欢的、讨厌的、遗憾的.......


从2004年进入幕墙设计行业,到现在已经有17年了,做过的大大小小的项目有上百个。不可否认,让我印象深刻的还是一些标志性建筑。


因为这些建筑不管是从社会的关注度、资金的投入度还是施工的精准度来讲,都是比较高的。而这些是保证一座好的建筑作品和幕墙作品不可或缺的条件。


矗立于成都市中心天府广场的四川省大剧院、四川省图书馆,以及成都灯光秀、网红打卡地“双子塔”,我均有参与并作为幕墙专项负责人,倍感欣慰。








最近双碳这个话题也比较热,我们之前在四川省阿坝州做了一个若尔盖小学项目,完全是一个被动式建筑,采用低成本实现高节能的项目。


采用“集热腔”幕墙系统设计,校舍房间可成功实现室外-20℃至-10℃ 的严冬环境中,室内温度不低于12℃!实现了仅依靠双层玻璃幕墙的 “集热腔”,进行保温蓄热,不借助任何主动式能源,实现“被动式” 建筑的功能。




其实每个项目严格来讲都会有一点遗憾,只是或多或少。在项目前期我们会通过一些效果图的推演,模型推演去尽可能从理论上实现方案的完美落地,但是最终落地必须建立在现场施工的品质控制。再好的设计作品,还是需要现场优质的施工工艺去实现,这样才能100%呈现最初既定的建筑幕墙效果。


关于职业:工作带来的成就感


工作中是怎样的状态?是否在某一个时刻感悟到了自己工作的本质?觉得已经如鱼得水?


幕墙作为细分的专项设计,是紧随前端的建筑专业进行开展的。近年来随着我国十三五规划的收官和十四五规划的谋划,国家对于机场、高铁、医疗、文化和体育领域进行了大量的资金投入,这在很大程度上促进了此类项目的兴建,幕墙作为此类公建项目最重要的组成部分,当然也就需要大量的幕墙设计工作进行投入。这几年,自己的工作一直都是处于紧绷和忙碌的状态。


幕墙设计本质上是一个细分的专项设计,是帮助建筑师将一些天马行空的外表皮方案进行落地。如果将一栋建筑比作一个人的身体,结构专业就相当于人类的骨骼,水电暖通专业相当于人类的血管、心脏等脏器,而幕墙就是人类的皮肤、衣服和帽子。所以我对幕墙工程师的定义就是建筑的“化妆师”,在满足建筑美观的同时兼顾建筑“遮风、挡雨、保温节能”的功能需要。


至于是否如鱼得水?我觉得遇到了好的项目,遇到了可以让自己充分发挥和施展自己想法、甚至可以进行技术创新的项目,固然可以让我欣喜。


但更重要的,可以让我在工作中如鱼得水的是:有一个好的团队,一个欣欣向荣、相互信任、保持学习、追求创新和极致的团队,这样才能迸发出创新的火花,使好的幕墙构造从想法到图纸,从图纸到落地,一步步实现。所以说团队和执行力很重要。


如何看待人工智能与大数据在未来行业的应用?AI是否可以取代幕墙设计师?


人工智能、计算机处理和大数据在未来必定会成为发展趋势,不仅会应用到我们建筑行业,还会应用到我们生活中的方方面面。


像刚刚提到的一些项目,在设计过程中,我们会借助一些计算软件进行辅助分析,运用三维技术进行参数化设计。除此之外,我们的城市交通系统、医疗研究等等都会涉及这些高科技手段和大数据分析的应用。


但是我认为这些只是人类从事生产的生产工具或者叫“高科技的生产工具”,它的作用是提升我们人类生产的效率,本质上还是一种生产工具


因此他不能完全取代人类的大脑,进行一些创新性的活动。人工智能只能按照既定或者说某种逻辑程序进行最优算法,而幕墙设计师的工作不是一个简单的重复劳动,是需要根据不同的建筑功能和建筑效果,进行一系列创造性的设计。


对于一些繁杂的曲面,最优拟合、加工图以及结构设计分析,是可以借助这些BIM软件或者有限元分析软件进行辅助设计,但是无法取代人类进行原创性设计。这种需要创造力和想象力的工作,还是需要我们人类的大脑去完成。


假如回到过去,给你充分的时间去重新选择职业,您会选择什么职业?


人生没有重来的机会,一切都是最好的安排。其实幕墙专业涉及到的专业面很广,有建筑、结构、工程力学、材料和机械等多学科,总会找到你感兴趣那一方面,且幕墙设计是一份职业自豪感和成就感很强的职业,值得我热爱一生。


关于自我:反其道而行之的自我修炼


经过多年工作和生活的修炼,您是如何做到情绪控制,调节自身状态的?


调节状态只能反其道而行之。每天要协调很多项目的技术问题和非技术问题,还要协调和其他专业相互交接的技术问题,使得自己工作一直处于很繁忙和高周转的状态。


工作之余,我尽量去放慢自己的节奏,让自己慢下来。我很喜欢去公园散步,去体验一下成都茶馆文化和户外大自然,避免快节奏工作对我自己心情的影响。


您的财富观是怎么样的?与年轻时候的自己有什么不同吗?


每个人在人生的每个阶段,财富观都会有一定的变化。刚开始工作的时候,考虑到成家置业,可能会更多的关注,但是对自己的身体也会有一定的透支。慢慢的,除了工作也要有诗和远方,不能急于求成。


关于未来:坚持自我提升


您是如何看待互联网和社交平台的?这些发展是否有改变您的生活方式?


随着4G网络和4G手机的兴起,互联网社交平台确实已经渗透到我们工作和生活中的方方面面,尤其新冠疫情爆发后,人类的工作和生活就更离不开互联网,很多网上购物、快递、视频会议等APP应运而生。


互联网在方便我们工作和生活的同时,也使得我们工作和生活的边界越来越模糊了。上班在忙工作,下班后在家还是可以通过微信、视频会议忙工作,互联网改变了我们的工作和生活方式。


越来越少的青年愿意从事施工工作,您怎么看待这个现象?您对青年从业者有什么建议?


也许在他们的感知里,一线施工作业的环境差且辛苦。不可否认相较于高档办公、写字楼,施工现场的环境确实要差一点,但是按照标准化的工地要求,施工条件已经有很大的改观和提升,现在也有智能化的工地管理和先进的机械化手段。


构件更多是在工厂里实现预制,现场挂装,国家也在提倡装配式建筑,现场施工的组织设计和管理,对建筑品质尤为重要,同样大有可为。


建议青年从业者脚踏实地,初入行业可以多了解、多学习,尝试不同的工种和不同的工作,然后再找出适合自己和感兴趣的细分领域。


过去和未来之间,您有什么大的改变?有什么是您认为会一直坚持的?


最大的改变就是对自己专业技能的提升吧。通过不同项目和各种类型幕墙体系的设计工作,提升了自己应用各种幕墙材料、技术和设计手段,进行设计工作的能力。


在工作中,自己一直会坚持的还是学习。从业17年来,我认为推动幕墙技术向前发展最重要的动力是材料的创新和发展。


建筑效果独特或者性能优异的新材料是行业发展的需要,而我们为新材料量身定做的新构造、新系统,推动了我们整个行业的创新和发展。


因此我们需要不断地学习和了解材料的适用范围、适用条件和适用性能,以及材料的加工工艺和施工工艺,才能设计出更适合、更优异的幕墙构造,实现建筑的功能和效果。



以上内容为采访实录,更多项目信息殷兵利先生将于【第二季幕墙中国·超级项目演说】现场进行分享,欢迎大家参会交流。




幕墙中国期待更多创新项目的加入,推动中国幕墙技术交流与发展。
