单元式集成UHPC高性能混凝土外挂墙板


项目应用:

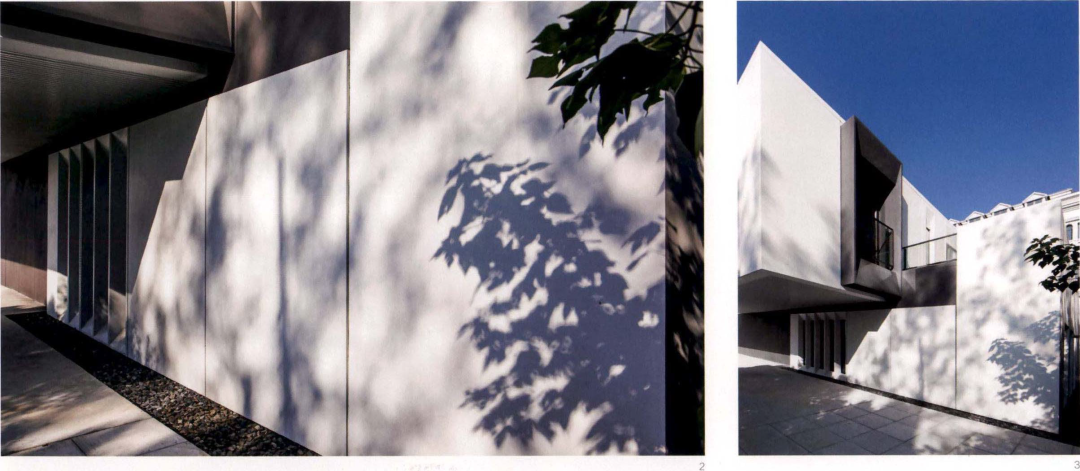

华建集团装配式建筑集成技术试验楼是集成多项建筑工业化前沿技术的装配式建筑,通过三个完整体块的叠加、错位、穿插完成了建筑空间的设计,形式丰富,打破了装配式建筑的呆板印象。


项目研发了以“集成”为目标的UHPC单元式混凝土外挂墙板产品体系,该体系在项目中设计有44块,分别集成门窗、遮阳、阳台等多种外围护构、配件,单元式混凝土外挂墙板的滴水、挡水等细部设计一体化生产完成,形式与功能高度融合。



材料创新:轻质高强


总重量约为同尺度预制混凝土构件的三分之一


通常预制夹芯保温混凝土墙板, 外叶板不小于40mm, 内叶板不小于6 0mm, 墙板十分笨重。在试验楼首次应用UHPC超高性能混凝土材料集外饰面、门窗、遮阳、保温形成一体化外围护部品。


© 华建集团科创中心



单元式集成混凝土外挂墙板中超高性能混凝土(UHPC ) 墙板的外叶板仅20mm,和轻钢龙骨支撑体系使得最大的单元墙板重量约为2吨左右,仅为普通预制混凝土外挂墙板的三分之一。且高度可达到6米,为装配式建筑提供新的建筑立面产品选择。


超高性能混凝土( UHPC)的憎水能力极强,普通混凝土抗渗等级一般为P6-P8,而超高性能混凝土抗渗等级等级大于P25。不仅能帮助外墙面防水,减少挂水现象,还能够有效减少墙板潮湿,降低墙板发霉腐蚀的几率。



技术创新:全构造防水


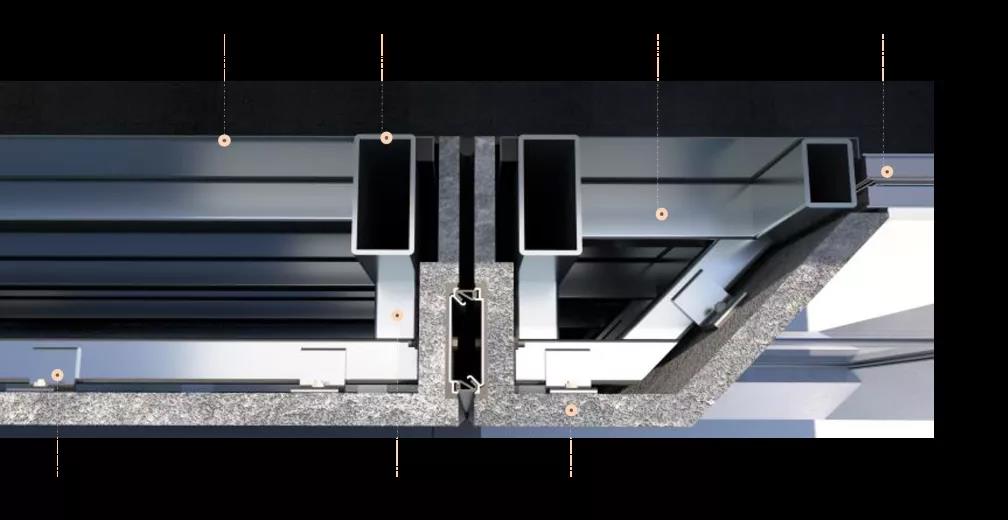

水平缝、竖缝的全构造防水设计


墙板间的连接缝构造,去掉打胶环节,借鉴幕墙竖缝的三腔排水系统,在试验楼中采用全构造防水节点设计:水平缝——高低错缝、竖缝——槽口缝。



1.5mm镀锌钢板      120×60×5mm镀锌钢通      70×50×5mm镀锌钢通      铝合金固定窗框



超高性能混凝土板钢挂件    50×50×5mm镀锌钢通     30mm厚超高性能混凝土板



细节图 © 华建集团科创中心




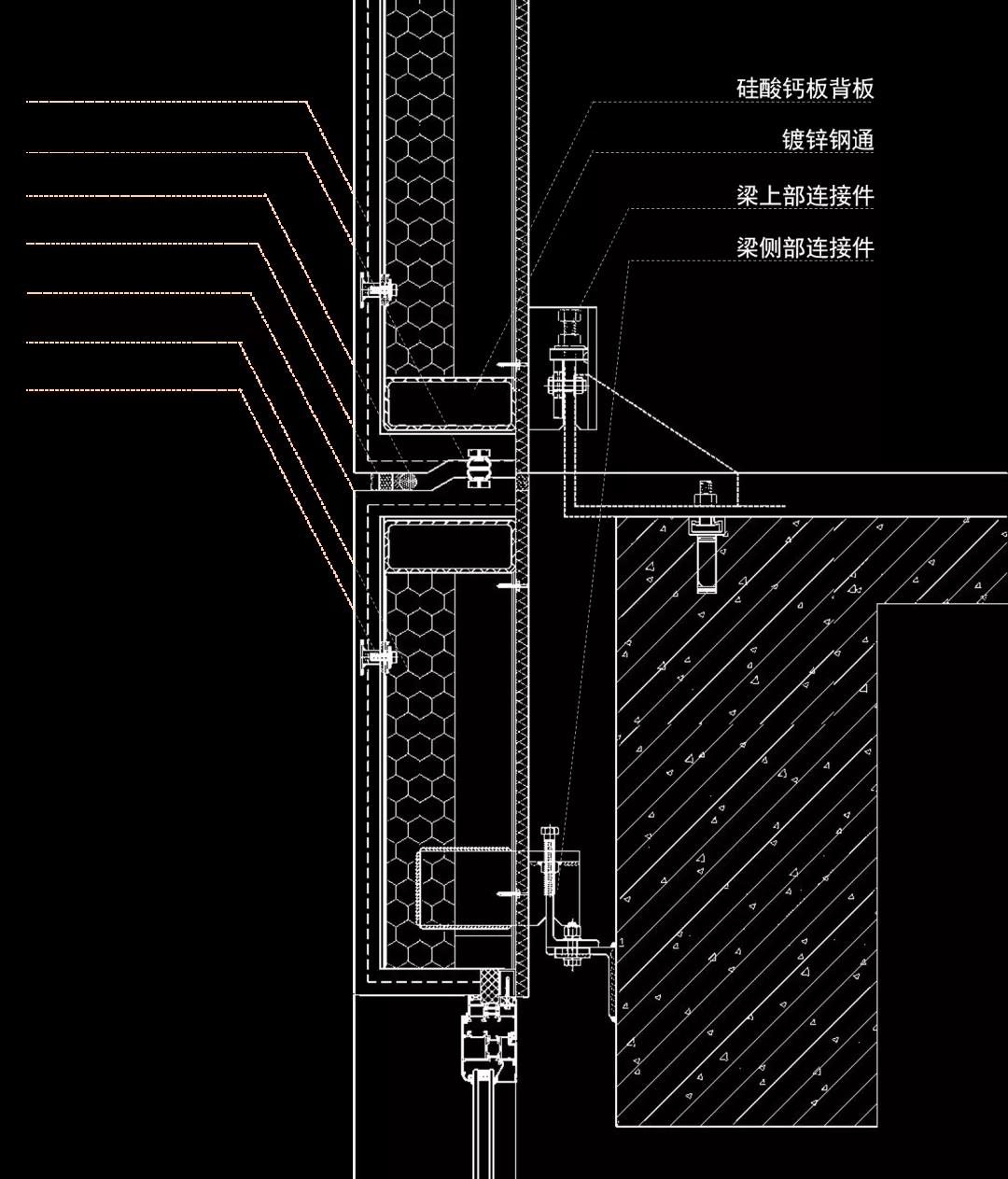

墙板与主体结构的连接构造


项目中采用防潮垫块与防潮膜辅助墙板密封,阻断室外潮湿空气渗入室内。


细节图 © 华建集团科创中心

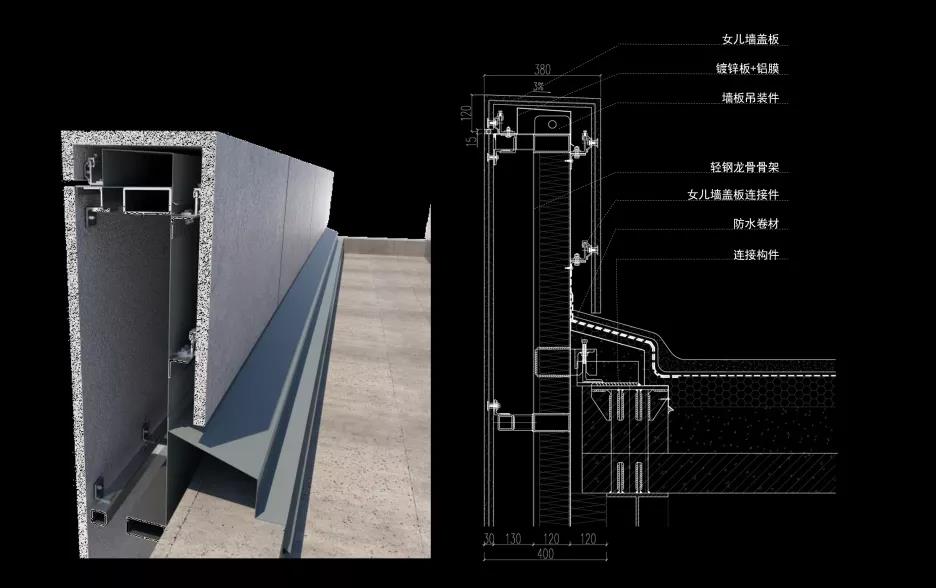

女儿墙的设计则是通过防水铝膜覆盖单元式集成混凝土外挂墙板的内芯,再通过防水密封胶进行二次密封,装饰板材扣盖加以保护,以此完成女儿墙上部的防水构造。


细节图 © 华建集团科创中心

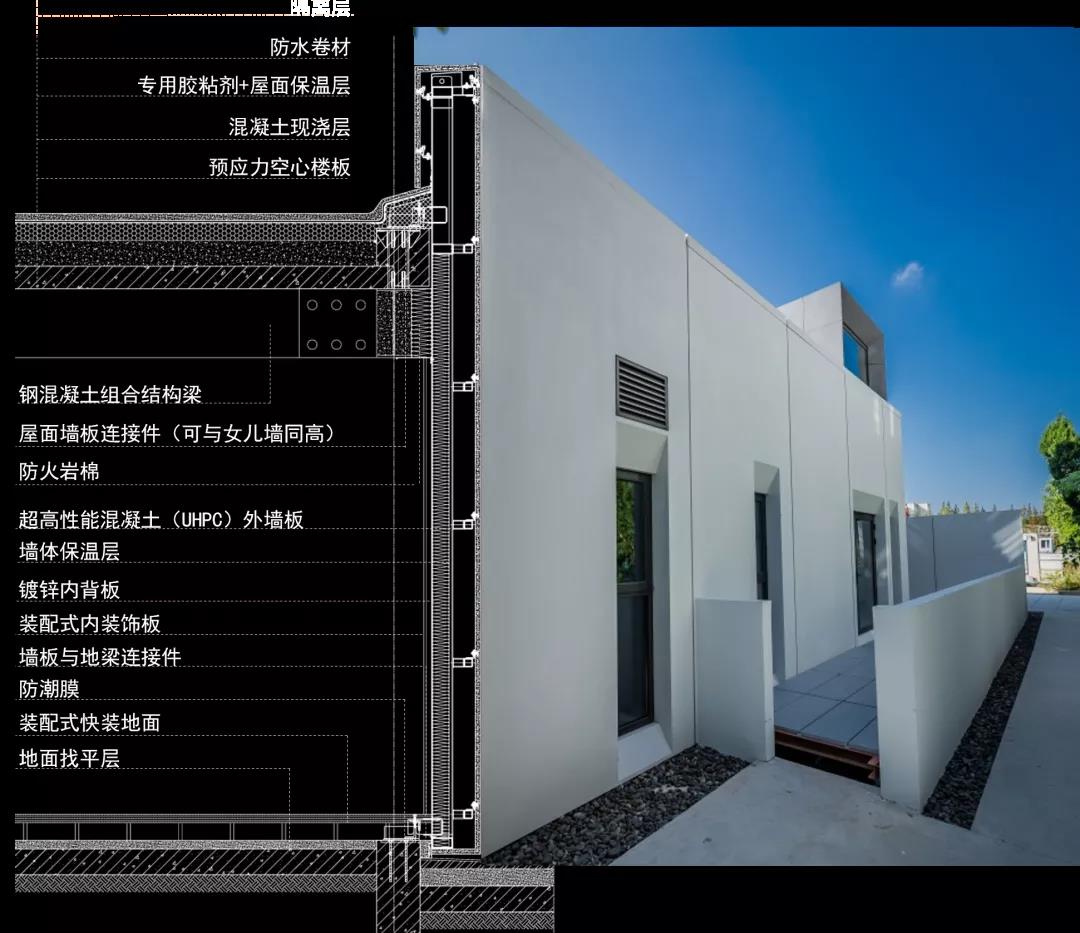

墙板自身细部构造设计。


单元式集成混凝土外挂墙板的二层墙板底和窗框上部的墙面均有滴水设计,保护墙面不被雨水挂痕,窗框下口的墙板设计2mm翻口,形成辅助窗体防水的泛水设计。


细节图 © 华建集团科创中心


设计创新-集成多种功能和装饰构配件


预制率达到62.65%、装配率达到85.25%


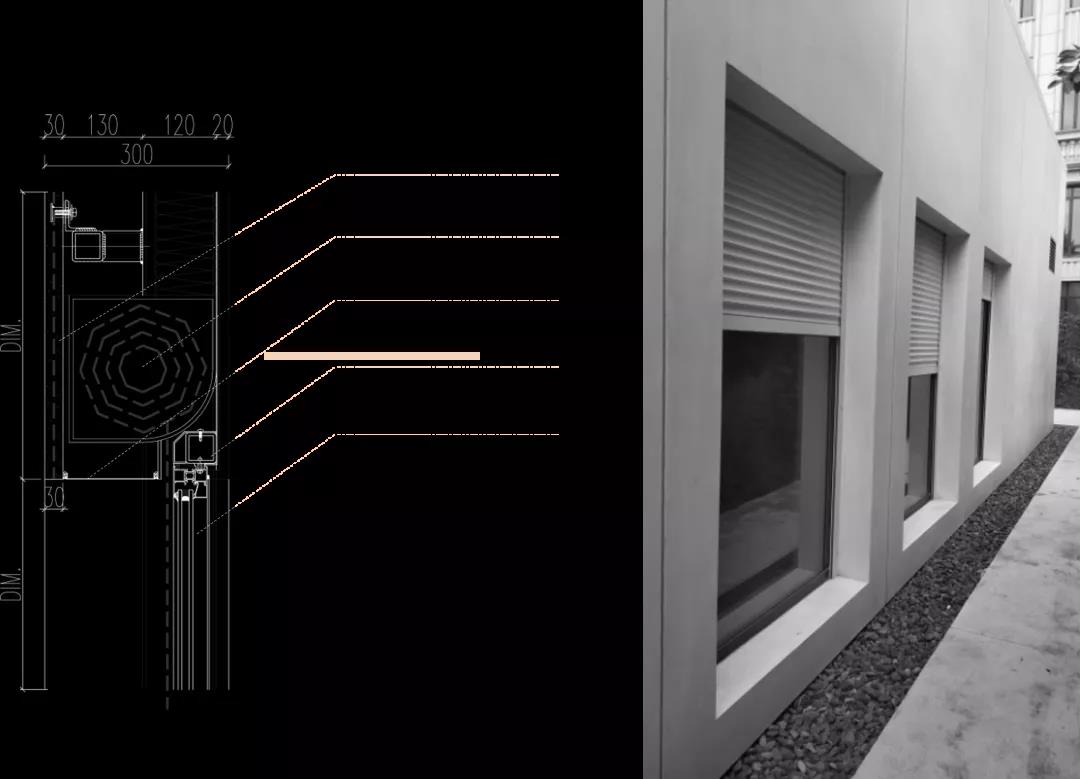

集成设计-外遮阳


前置设计:综合考虑建筑外围护功能的发展,优先预留遮阳安装控件,避免立面形式被破坏。


线路集成:连接遮阳的电线与内装装饰一体化墙板集成,通过装配式内装龙骨将电线连接电源。



细节图 © 华建集团科创中心

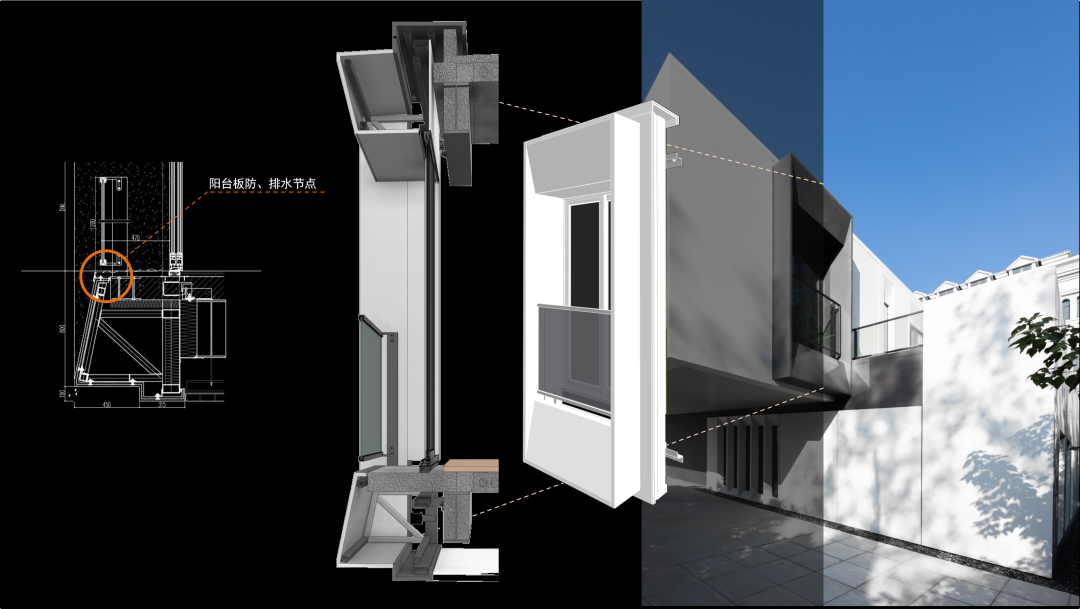

集成设计-阳台


集成阳台是对外围护体系的整合,层间安装的目的是减少外部脚手架搭建的过程,降低二次建造的施工费用。阳台与外围护墙板集成浇筑可以避免因预制阳台板连接主体结构而对预制外围护墙板的连续性破坏,降低地面渗漏风险。


细节图 © 华建集团科创中心



为了满足规范中上人平台的受力要求,阳台上人面由楼板悬挑完成;


预制墙板与预制阳台板的连接部位通过金属扣板与防水卷材完成节点防水设计。
