幕墙中国·对话朱晓中 | 20年+的摩天大楼“时装师”
日期:2021-09-13

本期人物



幕墙就是帮建筑穿外衣

在整个建筑里面,幕墙就是建筑的外衣,是实现建筑师的构想,幕墙不仅能实现建筑的造型,同时还要满足幕墙本身的节能、环保、隔音及保温等基本功能。

幕墙设计也就是在建筑师的引领和指导下来给建筑做衣服、穿衣服,这件衣服的好与否,怎么穿的漂亮,则是幕墙设计要考虑的问题。


——朱晓中


南宁作为一个弱二线城市,但摩天大楼数量却位居全国前10,能让人想起的代表建筑却寥寥无几,3年后又将添1座新地标——天誉南宁东盟创客城东盟塔,作为建造者,如何看待这个城市的超高层建筑?



南宁是中国-东盟博览会永久举办地


这是您在南宁做的第一个幕墙项目吗?南宁的摩天大楼数量全国排名前10,您对南宁的高层建筑怎么看待?


这是在南宁做的第3个项目了,之前做了南宁利海亚洲国际和东盟创客城2-2号楼这两个,南宁前几年规划超高层也很多,后来因为各种规划原因吧,适当调整了一些;


但南宁是中国-东盟博览会永久举办地,是中国与东盟贸易往来、物资中转的中心,对南宁未来的发展还是很有期待的,东盟塔也作为南宁的一个新地标,也是我们公司的一个标志性建筑,很期待它的落成。


东盟塔 © 广田方特




原本可以成为广西第一高楼


天誉南宁东盟创客城东盟塔这个项目最初规划是528,后来因为规划原因调整至346米,原本有希望成为广西第一高楼,当时知道这个消息会不会有点失望?


最开始是比较失望的,我们公司和广州天誉是很多年的战略合作伙伴,当规划出来的时候是比较惊喜的,有机会可以做一个超500米的建筑,后来由于航空管制、南宁的城市风貌等各种原因,调高度调整到了300多米。


建筑并不是一味追求“高”,而是服务于城市和生活,能够安全高效落地设计理念,为城市服务,是一件很荣幸的事情。


左为规划前,右为规划后 © 广田方特




多种幕墙形式的复杂交融


这个项目虽然高度在国内超高层建筑排不上号,但是外立面造型多变,采用多种幕墙形式,项目整体比较复杂,各幕墙形式的交接处,处理不好就会有渗水,施工难度比较大。

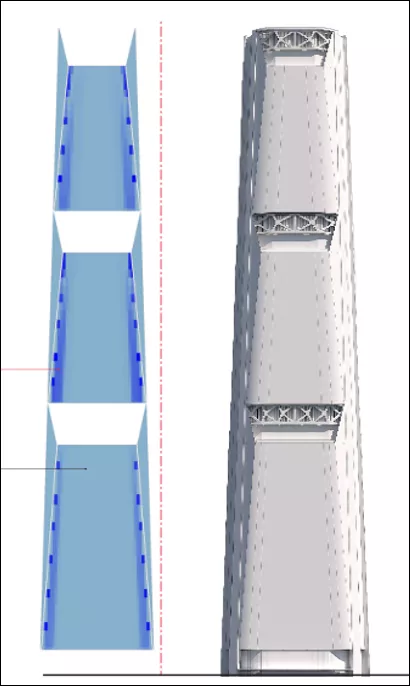

幕墙形式包括:塔楼横明竖隐单元式玻璃幕墙系统,塔楼单元式铝板幕墙系统、塔楼肋式点玻幕墙系统、塔楼桁架构件式铝板幕墙系统、首层拉索玻璃幕墙系统、主入口钢结构雨篷系统、玻璃栏杆系统等各种幕墙形式相结合。



© 广田方特


挑战大跨度跨层安装


这个项目最大的挑战是什么?

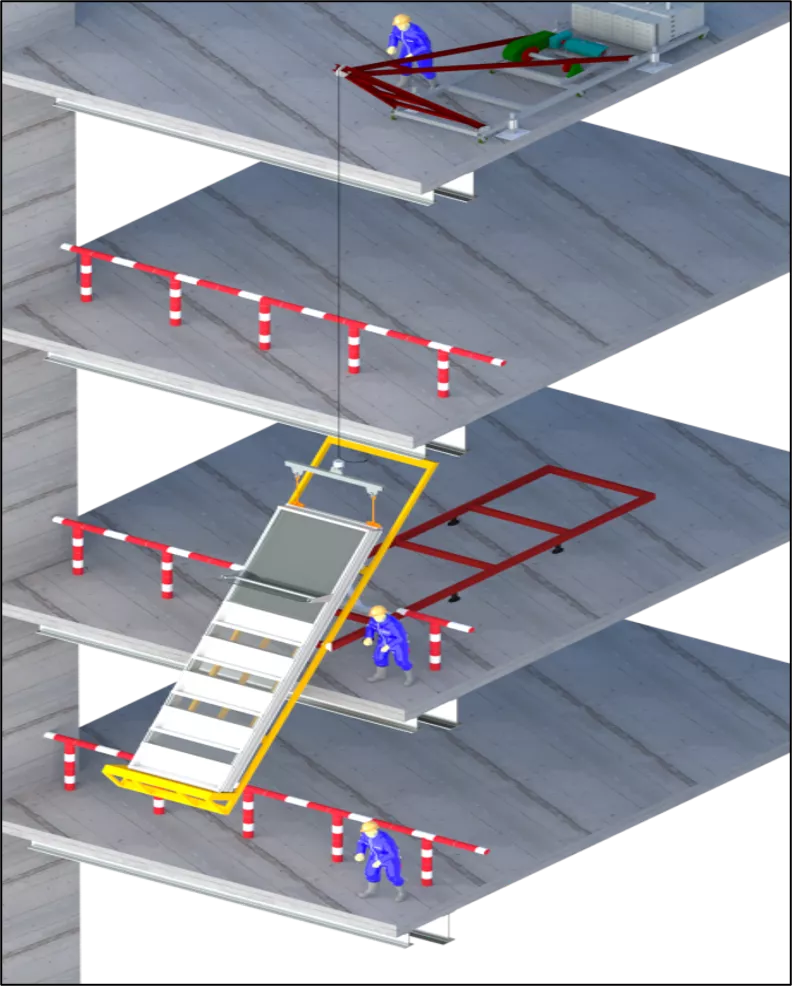

这个项目涉及到跨层安装,比较困难。虽然不是第一次尝试跨层安装,但是这个跨层高度达9米,一般单元板块高度为3.6米或者4.5米,安装非常困难;


他的设计构造、材料的受力要求、构造形式要求不同,对工厂加工也要求比较高,要有超长超宽的单元式幕墙生产线;并且这种超长超宽的远距离运输、现场的水平运输以及垂直运输都提出很大的考验。



 © 广田方特



安全和规范是超高层第一要素


您觉得幕墙设计和施工中最重要的环节是什么?


从设计看:设计构造要符合国家规范,包括幕墙行业的一些规范、建筑设计的规范、消防验收的规范、环境、绿化、航空管制等等;


同时还要满足幕墙的一些基本功能要求:幕墙的四性试验(风压变形性能、空气渗透性能、雨水渗透性能和平面内变形性能);


还要考虑到提倡的节能环保、避免造成光污染、光辐射的要求;


从施工看:安全和质量的保证是最重要的,要保证整个幕墙施工过程的安全措施,从施工的保护、吊装措施、垂直运输等等步骤都要考虑到安全的问题;


另外一个是现场的施工质量的保证,前期做了大量的工作,幕墙已经通过规范审查、图纸审核,现场的安装质量不好,也实现不了幕墙的效果。



玻璃幕墙是超高层建筑外衣的首选

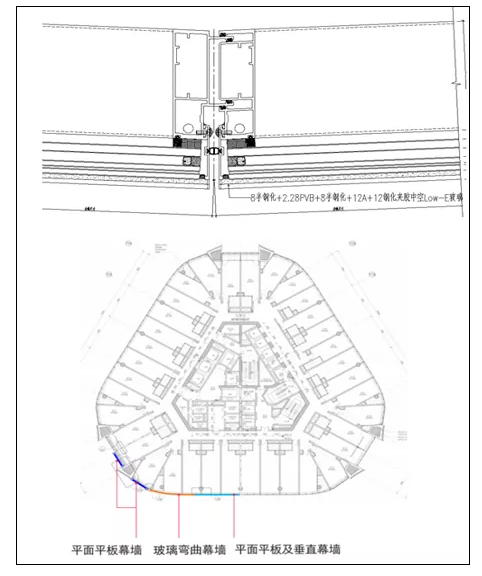

现在玻璃幕墙还是超高层建筑的首选方案,这个项目在幕墙方面应用了单元板块冷弯玻璃技术,在塔楼大面与巨柱之间的转折处采用冷弯单元板设计;






这种玻璃幕墙结构体系玻璃采用平板玻璃,玻璃配置为:8半钢化+2.28PVB+8半钢化+12A+12钢化夹胶中空Low-E玻璃;


玻璃附框不需要弯弧处理,而用采用冷弯单曲弧线玻璃体系最终形成的建筑外皮,使其没有阶差产生,能很好的达到建筑的外立面效果。




 © 广田方特



从机械到幕墙的20年+


我是学机械出身的, 20多年前深圳发展刚起步,当时就和同学一起下海来到深圳,当时也没有幕墙这个专业,但是学机械和幕墙都是画图和结构,有相通的地方,就进了深圳一家知名幕墙公司;


曾经做过幕墙设计师、施工员、项目经理、工程管理、到现在的技术管理等诸多岗位,近20年的职业生涯中做了几个项目:玛丝菲尔服装新总部大楼、深圳广田大厦、广州南沙中交国际邮轮码头航运中心、深圳新产业生物大厦、珠海国际民用航空研发中心。




幕墙是需要和结构、建筑设计、灯光等多个工种沟通配合,包括前期的图纸会审、现场施工等等,作为幕墙设计,需要积极主动的去与各专业配合,共同努力去完成每个幕墙项目。



未来幕墙的展望


未来建造

幕墙技术从最早的二维发展到现在的三维、BIM技术的应用,现阶段在建筑市场上部分建筑已经运用了数字化技术;


但是真正的数字化应用很多公司没有完全掌握,像去年广州的政府工程招投标要求要有BIM建模, 技术对人和硬件都有一定的要求,懂软件的人不懂幕墙,懂幕墙的不懂软件操作,未来数字化还是一个发展的趋势。


数字化可以做一个实景模拟,把会遇到的一些问题提前暴露,在这个过程中我们和设计、灯光、土建各方面进行想法碰撞;


BIM技术的应用,搭建幕墙的BIM全信息模型,提取幕墙加工所需的全部数据,应用BIM模型自动生成材料加工清单;


另外还可以导出加工图,业内有一家幕墙公司导出工厂内的数控加工设备,可以直接进入数字化控制进行加工,但是很多厂家还做不到,对工厂的设备现代化要求比较高。





三维浏览 © 广田方特



未来维护

随着限高令的政策发布,以及大体量的建筑造成的污染、高层建筑的安全等问题,未来既有幕墙维保是一个发展趋势,幕墙的设计使用年限为25年,很多建筑都已经达到这个年限,需要去检测、更换和维修。


未来材料

同时幕墙材料也在往更节能、智能化、更轻便、更绿色的方向发展。



以上内容为采访实录,更多项目信息和技术,朱晓中先生将于【第二季幕墙中国·超级项目演说】现场分享,欢迎大家参会交流。
