2021年,自北极星启动征集,已有几十件产品申报,而阳光保险金融中心平安金融中心北京丽泽两个新幕墙项目已入围北极星奖,来看看两个项目哪些优异表现得到评审团的青睐!


帝都超高层高智能化建筑综合体


项目信息

项目名称: Z2a地块阳光保险金融中心项目

建筑设计:WoodsBagot伍兹贝格

幕墙施工方:中建深圳装饰有限公司

位置:北京

建筑高度:205米

幕墙面积:约45000㎡

幕墙竣工验收年份:2021年



© 中建深装


设计理念

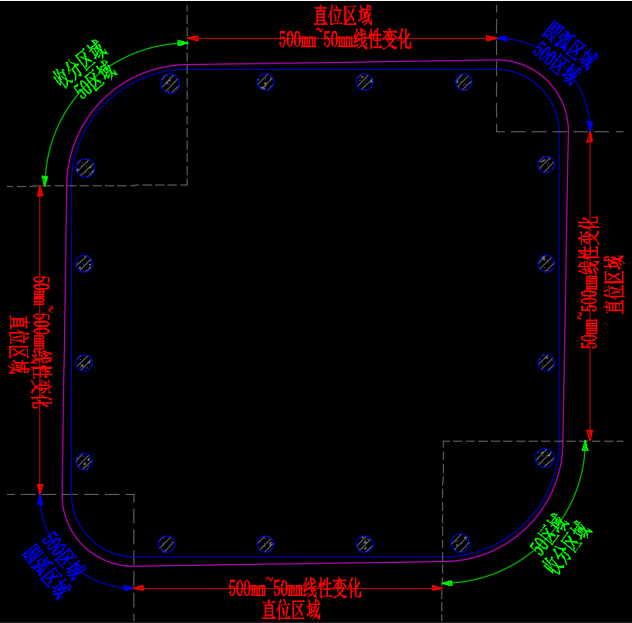

建筑由莲花形态得到启发,呈现出向上生长的生机,从首层起至43层顶,建筑轮廓从标准正方形基座开始逐渐慢慢变化,东南角与西北角逐层内退收分;


基地形态为正方形到塔顶形态收分为椭圆形,充分体现了“天圆地方”的建筑立意。整个塔楼立面存在交替规律变化的竖向与横向装饰条,使得整个塔楼更加立体形象。



© 中建深装


外立面上通过电脑模拟太阳轨迹在一天中的变化对建筑物的日照影响,采用了竖向金属遮阳板和水平构件的组合。


© 中建深装


收分板块设计难点


塔楼东南角与西北角的收分单元,有着“多角度”、“分格错缝”、“板块种类多、数量多”、“板块唯一性”等设计难点,每一块均完全独立,各不相同,组装加工工作量巨大。




© 中建深装

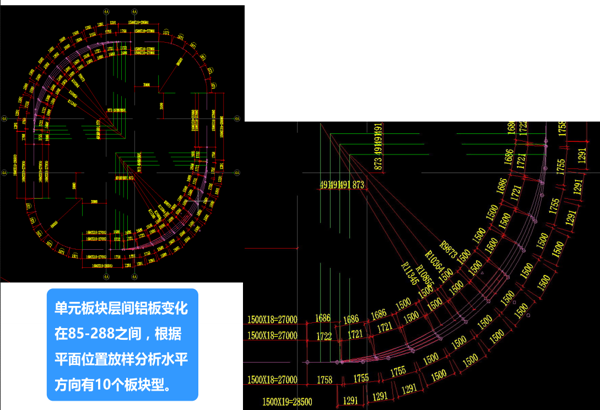

从6层起始单元层至43层屋顶层,每层每块单元板块角度均不相同,收分尺寸亦不相同,因此收分单元系唯一单元,整栋塔楼收分单元合计1884块。



© 中建深装


型材截面的可适用性


阳光保险金融中心这类复杂、多角度的单元体项目,系统的设计的成功与否,多数取决于型材截面的可适用性,系统需有效的适应多种角度的变化;


从角度分开造模变为集中考虑,将所有转角进行角度区间合并,做适用性更强的立柱设计;


最终通过放样、调整、再放样、再调整等多次模拟确定,收分位的设计共开三套模具,分别为171°(适应169°~173°)、175°(173°~177.5°)、180°(177.5°~180°)三种角度节点做法:


© 中建深装


板块的设计与加工


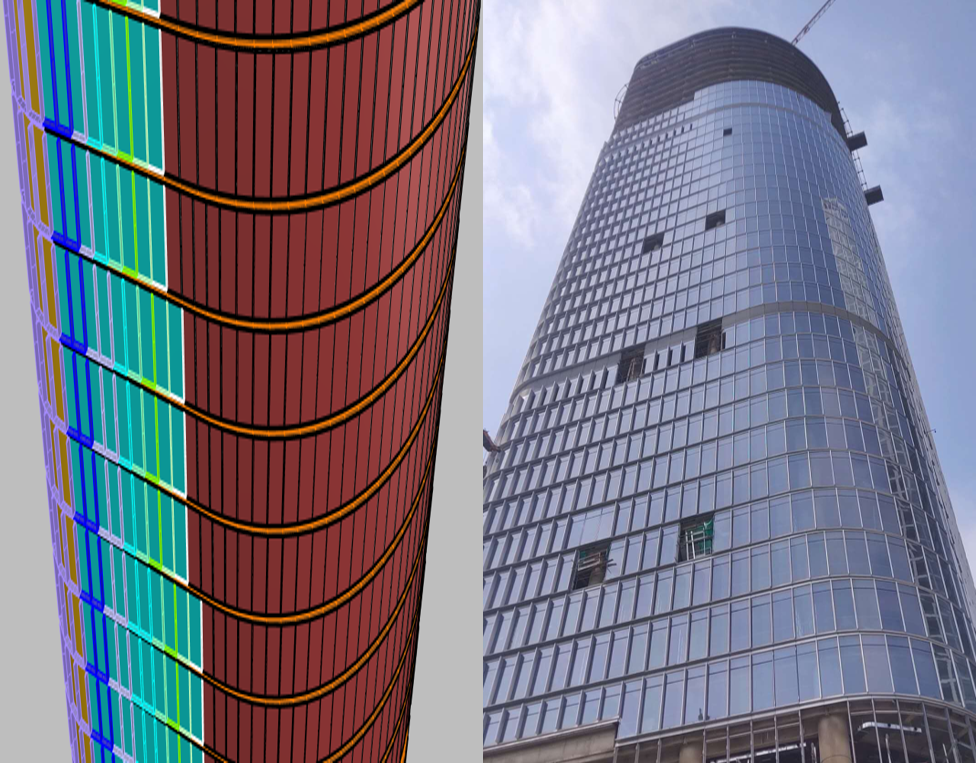

板块设计、加工、组装、安装基于BIM技术与测量放线技术相结合:

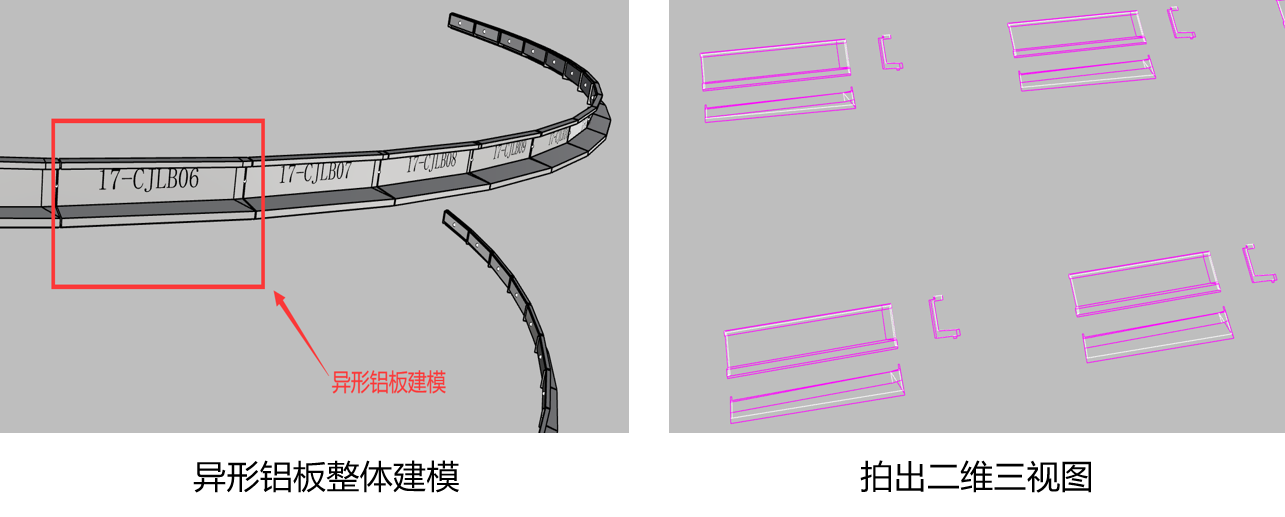

1) 下单阶段,针对层间收分原因,造成的需要适应上下两层错位的分格、角度与空间位置而复杂异形、角度多变的铝板,对异形铝板整体建模,同时拍出二维三视图

2) 加工阶段,阳光全部收分单元板块型材加工均需BIM技术介入,逐层收分,上下错缝的复杂插接,所有收分板块的顶部分体式横梁均需CATIA精准建模,从实体模型中进行分解、拍图、导出后进行二维细化。


© 中建深装



北京“城市之窗“


项目信息

项目名称:平安金融中心北京丽泽E-01

建筑设计:SOM建筑设计事务所

幕墙施工方:中建深圳装饰有限公司

位置:北京

建筑高度:200米

幕墙面积:约50000㎡

幕墙竣工验收年份:2019年



设计理念

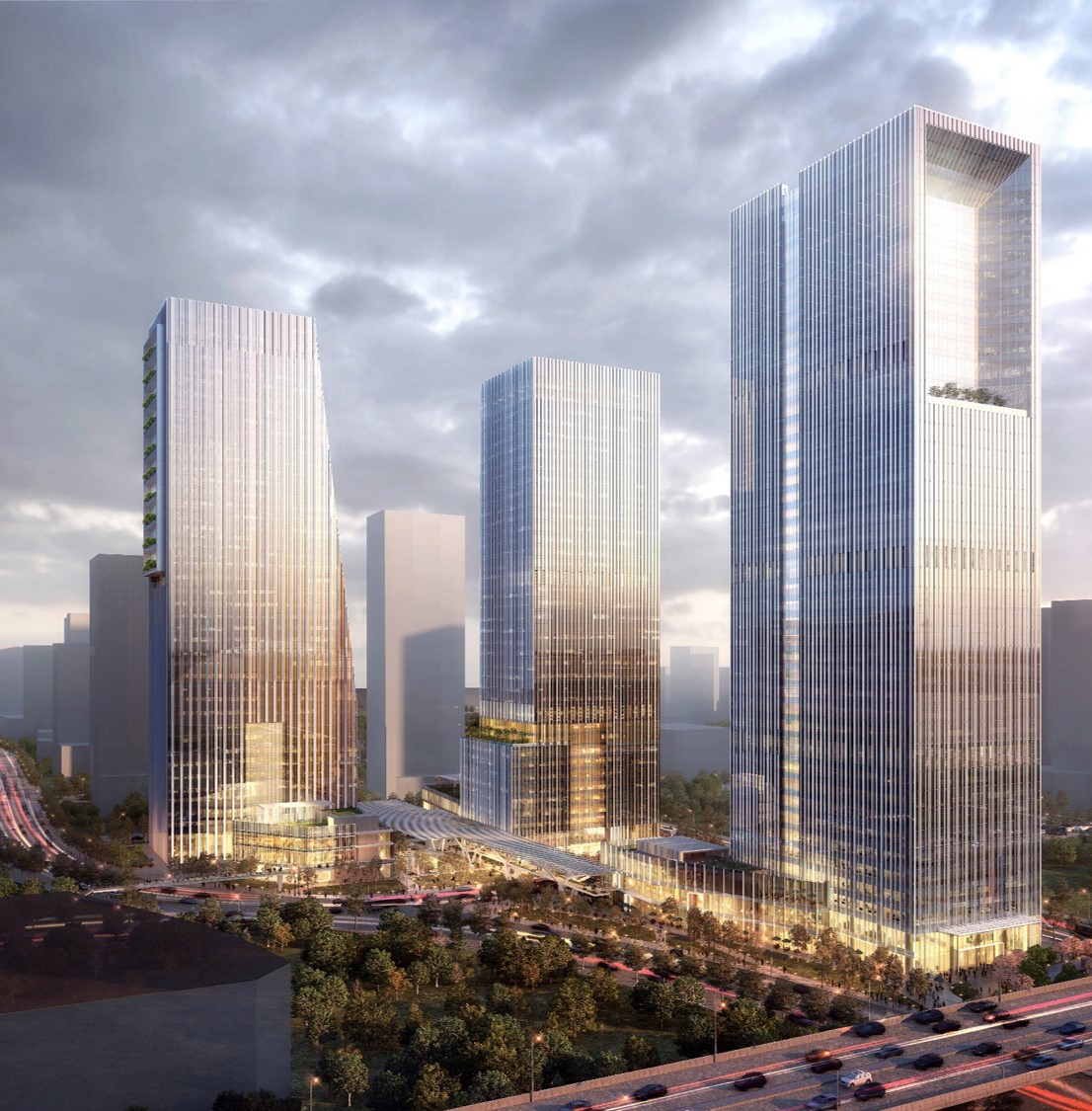

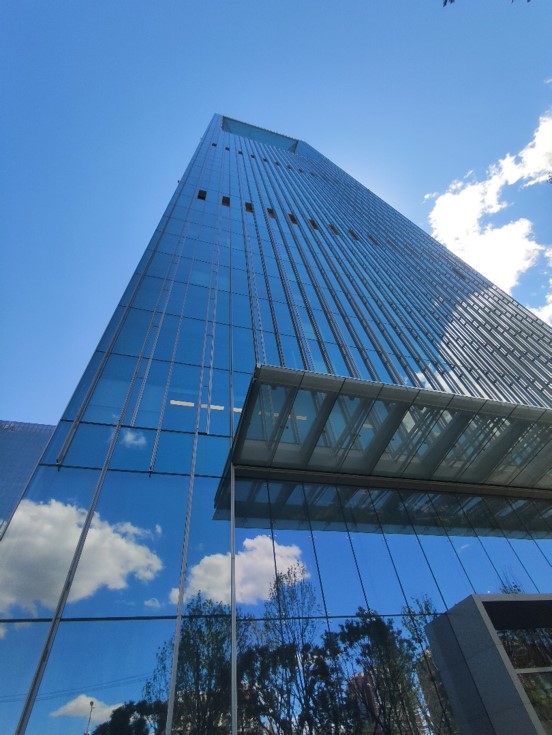

项目整体采用简洁的建筑形象,在高区形成向内凹的“北京之窗”,向城市敞开怀抱,放眼世界,寓意创新开放、共享未来的发展理念。整个外立面呈现了强有力的挺拔形象和竖向的线条感。


© 中建深装


143°仰角框架式玻璃幕墙


自 29 层至直通屋顶的“北京之窗“位于项目北立面, 40-41层为143°仰角框架式玻璃幕墙。采用犀牛建模及参数化下单,完美还原建筑设计意图。


© 中建深装


创新索道“吊船”安装


“北京之窗”是项目施工的重中之重。这个正立面40* 60米、底部为水平状、 两侧和顶部均为斜面的洞口,整体呈斜斗状, 宛如开在高空中的巨型推窗。单元板与水平楼面夹角为-143°因斜面幕墙外挑尺寸过大,传统吊篮无法深入进行施工。

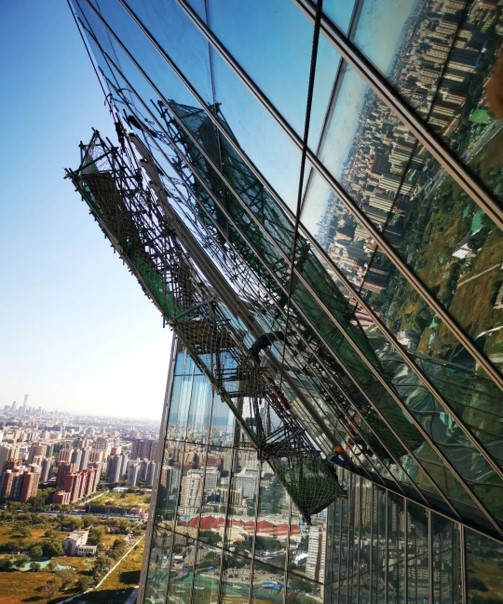

因此项目创新地使用了索道吊船。吊船为异形空中操作平台, 为适应拼接角度,专门设计了13米高的倒梯形脚手架吊船。通过两根横向拉索悬挂于190米左右的高空,可以左右移动进行施工作业。



© 中建深装


超宽大板块设计


项目塔楼为单元体设计,单元体宽度设计为3m宽,开启框扇隐藏于中立柱中,浑然天成;3m超宽板块现场安装效率提升了30%。


© 中建深装


超大玻璃的使用


首二层标准玻璃长5m、宽3m、重达1.9吨,由于首二层玻璃版面超大,设计采用了12+2.28pvb+12钢化+18Ar+12+2.28pvb+12mm钢化中空夹胶玻璃,以满足玻璃受力及安装后的效果要求。



© 中建深装
