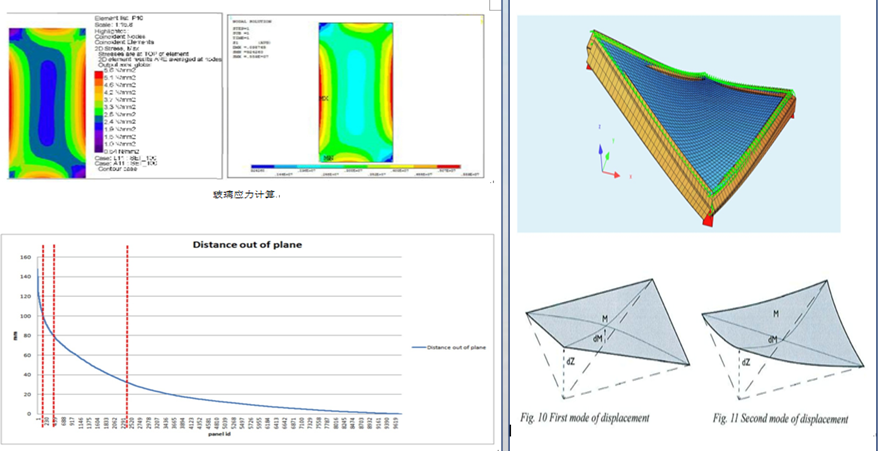

大跨度玻璃幕墙本身为曲面造型，玻璃板块大小不一，最大玻璃10.9平米，部分玻璃板块四点不共面，为空间四边形，最大翘曲值达到了577mm。

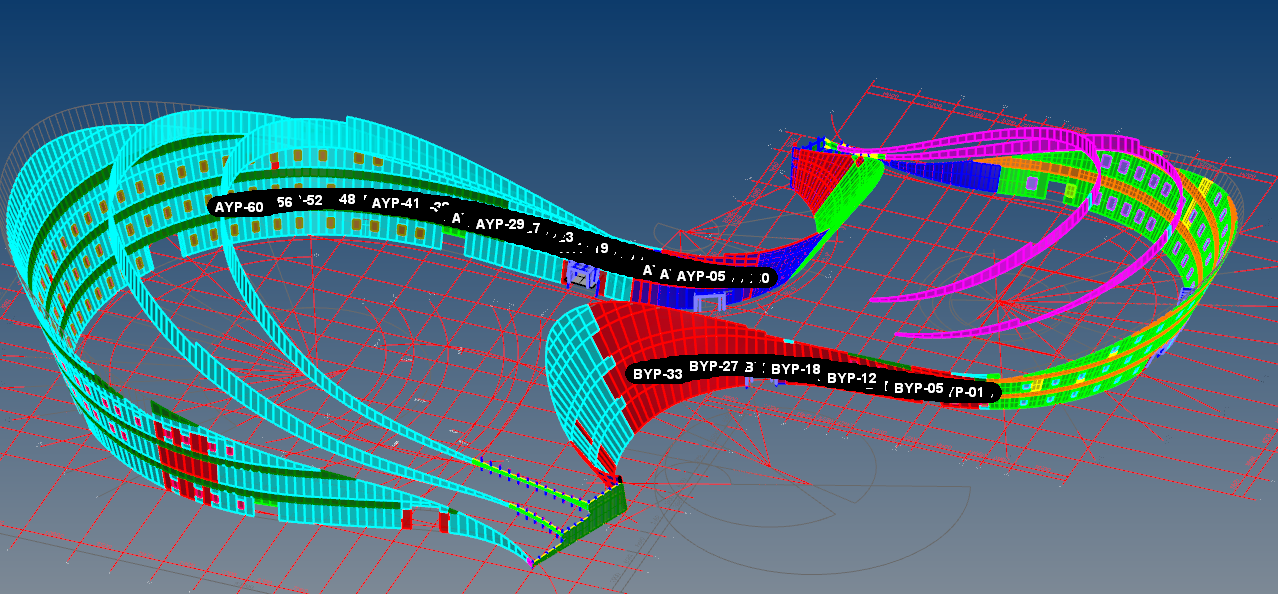

经过BIM分析统计，将玻璃板块按照翘曲值不同进行分类，根据翘曲值大小采用不同的实现工艺。

以理论计算及实验数据为基础，从而确定本项目平板、平板冷弯、弯钢玻璃的最优分配比例，最终平板和平板冷弯的比例达到了85%，很大程度的降低了项目成本，同时确保了项目的安全性与经济性 。

© 金螳螂

2、防水设计

蝶形金属屋面本身为双曲造型，不同部位高低不同，最终造成雨水的汇集路径很复杂，可能造成在暴雨天气出现雨水无法快速排出的情况。

针对以上情况，我们采用了BIM技术对雨水汇集路径及余量进行统计，采用了分区排水的设计方式，根据高程的不同合理设置排水沟和落水管，实现了屋面雨水的科学合理排水。

3、防台风设计

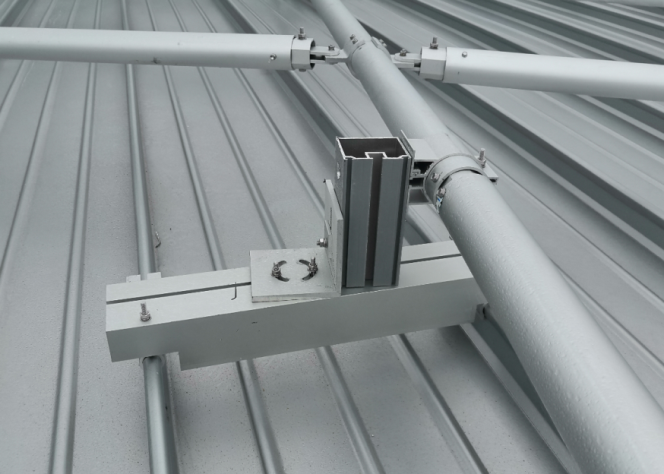

启东为海边地区，台风天气较多。目前国内已经出现多例直立锁边屋面被掀开的情况。我们在设计和施工过程中，充分考虑了各种极限灾害天气，通过檩条加密等措施，对屋面系统进行了加强处理，保证整体安全性能。

4、阳极氧化铝板的效果保证

氧化铝板因为金属的光滑质感，得到很多建筑师的喜爱。金属感强的材料在光线照射下会出现反射，任何版面的不平整都会造成明显的视觉感受。

我们经过分析，采用了15mm的蜂窝铝板来提高氧化铝板的平整度，同时在折弯区域与厂家进行工艺研究，确保折弯区域表面效果。

项目北区及南区特殊的建筑形态决定了BIM将贯穿到项目全生命周期，从项目招投标、深化设计、现场施工、竣工结算、后期运维等方面得到了全过程的应用。

在设计阶段，通过对建筑形体的分析，确定建筑表皮的实现方式，通过冷弯等技术，实现双曲异形的建筑效果。在构造方案设计阶段，通过对不同交接部位的空间关系分析，最终确定可行的连接方案，确保幕墙系统的通用性。

在加工阶段，基于已完成的调整好的模型通过BIM软件输出相关数据，定义数据的输出关系，输出EXCEL数据表格。根据数据分析板块的利用率及板块类型分类等，方便后续的下单招采工作。

在施工阶段，提供构件的安装定位坐标，配合空间测量定位技术进行构件的安装。同时基于现场测量数据，对BIM模型进行修正，确保幕墙对主体钢结构的适应性。
