广州门窗展】今年7月刚刚欢度成立200周年庆典的巴西国家博物馆,9月2日夜晚突发火灾,持续整晚的大火使馆藏2000万件藏品遭受了无可估量的损失。


一场大火烧毁的不仅是200年的建筑,更是200年的工作研究和知识,让人类失去了一段宝贵的历史回忆。


近年来许多没有采取构造防火的高层建筑外墙外保温发生火灾,门窗作为建筑外围护的开口部位,是抵御室外火灾向室内蔓延的重要屏障。


正因为如此,新修订的GB 50016-2014《建筑设计防火规范》,对高层住宅建筑外墙上门窗的耐火完整性做了明确规定,并根据高层住宅建筑人员疏散困难的特点,人性化地对每户设置避难间做了明确要求。


新《建规》中涉及对住宅外窗的防火要求主要有以下几方面:


安全疏散和避难的第【5.5.32】条,建筑构造的第【6.2.5】条,【6.7.5】条,【6.7.7】条等。

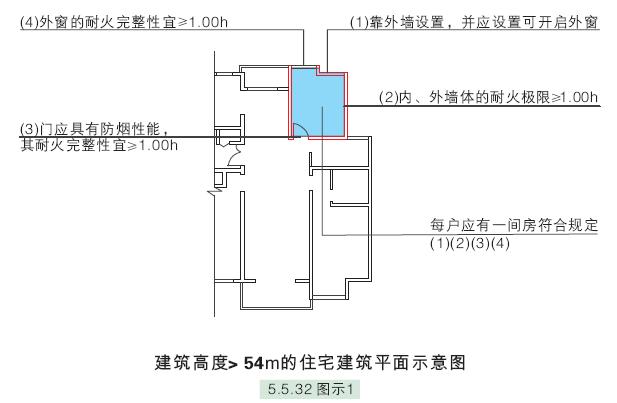

【5.5.32】建筑高度大于54m的住宅建筑,每户应有一间房间符合下列规定(如图):

1 应靠外墙设置,并应设置可开启外窗;

2 内、外墙体的耐火极限不应低于1.00h,该房间的门应具有防烟性能,其耐火完整性不宜低于1.00h,外窗的耐火完整性不宜低于1.00h。


【6.2.5】除本规范另有规定外,建筑外墙上、下层开口之间应设置高度不小于1.2m的实体墙或挑出宽度不小于1.0m、长度不小于开口宽度的防火挑檐;当室内设置自动喷水灭火系统时,上、下层开口之间的实体墙高度不应小于0.8m。

当上、下层开口之间设置实体墙确有困难时,可设置防火玻璃墙,但高层建筑的防火玻璃墙的耐火完整性不应低于1.00h,单、多层建筑的防火玻璃墙的耐火完整性不应低于0.50h。外窗的耐火完整性不应低于防火玻璃墙的耐火完整性要求。


【6.7.5】与基层墙体、装饰层之间无空腔的建筑外墙外保温系统,其保温材料应符合下列规定:

1、住宅建筑:

1) 建筑高度大于100m时,保温材料的燃烧性能应为A级;

2) 建筑高度大于27m,但不大于100m时,保温材料的燃烧性能不应低于B1级;

3) 建筑高度不大于27m时,保温材料的燃烧性能不应低于B2级。


【6.7.7】除采用B1级保温材料且建筑高度不大于24m的公共建筑或采用B1级保温材料且建筑高度不大于27m的住宅建筑外,建筑外墙上门、窗的耐火完整性不应低于0.50h;

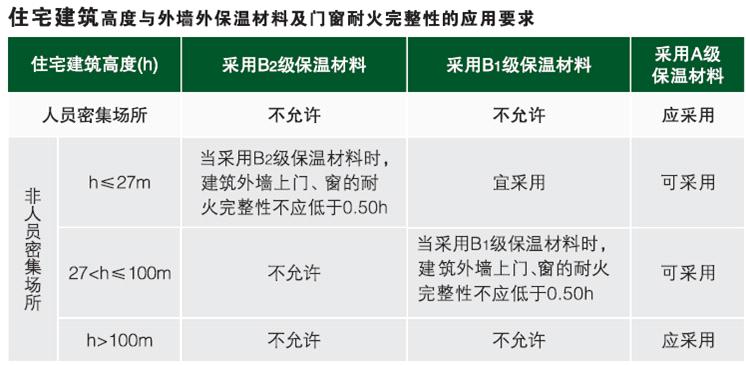

根据以上【6.7.5】和【6.7.7】要求,针对不同住宅建筑高度与外墙外保温材料类型及门窗耐火完整性的应用要求,可用下图来概括说明:

住宅建筑高度与外墙外保温材料及门窗耐火完整性的应用要求


在讲到防火规定时,还有一个需要辨析的重要概念,就是“防火窗”和“耐火窗”。防火窗和耐火窗看上去词义相近,但所包含的内容却完全不同。

防火


传统防火窗主要指的是甲级、乙级、丙级防火窗,通常具有一定的耐火隔热性,常应用于室内防火分区的防火墙或隔断,如建筑物与中庭相连通的门窗、有顶棚的步行街两侧建筑的商铺等。



防火窗的使用有较长的历史,最早的防火窗是钢质防火窗,其技术指标依据GB16809-1997《钢质防火窗》,对窗扇自动关闭并不做指标要求,但有隔热性要求。GB16809-1997《钢质防火窗》后来经修订,2008年发布了GB16809-2008《防火窗》,增加了活动式防火窗的热敏感元件静态动作温度、窗扇关闭可靠性、窗扇自动关闭时间要求和试验方法。这主要是基于没有窗扇自动关闭功能的防火窗不安全的考量。



防火窗也更加多样化,按框架材料分为钢质防火窗、木质防火窗、钢木复合防火窗以及其他材质防火窗等,按耐火性能分为隔热性防火窗和非隔热性防火窗。隔热性防火窗又分甲级、乙级、丙级等多个级别。


耐火窗

而“耐火窗”是随着《建筑设计防火规范》(GB50016-2014)的实施才逐步投入使用的新型产品。在我国标准体系中并无明确的术语定义,也无相关的产品标准,它是目前门窗行业对于具有耐火完整性的建筑外窗的一种习惯叫法。



在《建筑设计防火规范》(GB50016-2014)中,“耐火窗”主要作为建筑外窗使用,如建筑高度54米以上住宅楼避难间、建筑物采用B1、B2级外保温材料时以及当建筑外墙上、下层开口之间设置防火玻璃墙时等情况。

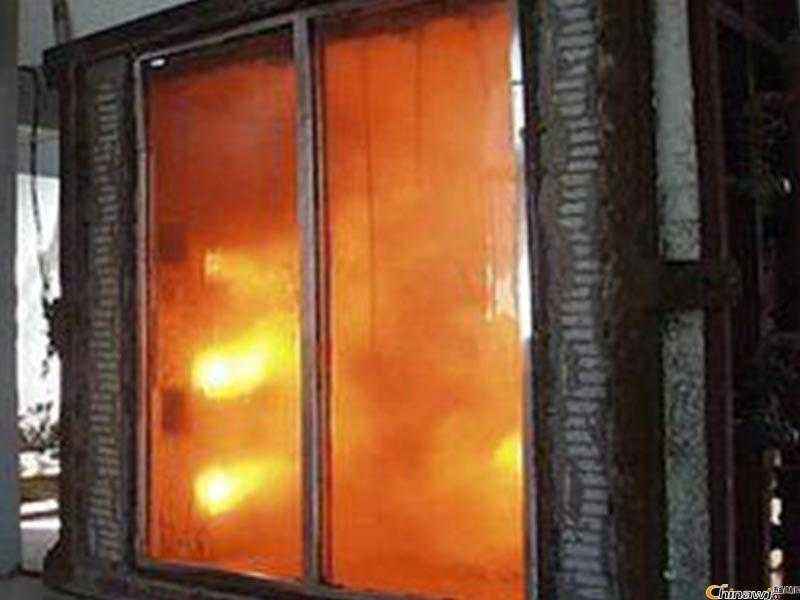

按建规要求,具有耐火完整性的窗,需要按照《镶玻璃构件耐火试验方法》(GB/T12513-2006)的规定试验,满足相应耐火完整性0.5h或1.0h的要求。


所谓“耐火窗”,就是能够全面满足建筑外窗性能要求、具有热敏感元件自动控制关闭窗扇功能的非隔热防火窗。


建筑外窗防火是一个系统问题,要求防火玻璃与框架系统都具有防火功能。只有将玻璃、框架、密封材料、五金件组合在一起并通过检测的系统产品才能够用于工程。


为实现建筑外窗的耐火完整性,应遵循以下设计原则:

  • 采用非隔热防火玻璃;

  • 所使用的内衬增强材料,应连接成封闭的刚性框架;

  • 玻璃槽口应设置合理间隙,以协调玻璃与框架的变形;

  • 采取受火后能防止玻璃脱落的措施,玻璃入槽深度应不致因玻璃脱框而产生的窜火的缝隙;

  • 玻璃与型材之间的金属卡片,应与内衬材料牢固连接。

  • 门窗系统的防火玻璃不应与其他刚性材料直接接触,玻璃与框架之间的间隙应采取柔性不燃材料填充。

  • 防火门窗系统选用的辅助材料如:填充材料、密封材料、门窗密封件、密封胶、垫块等,应采用不燃或难燃材料。


新建规对建筑外窗的耐火完整性提出了严格要求,这对整个门窗行业既是机遇,也是挑战。您的产品跟上新规规定了吗?2019年,博览会将在南丰门窗馆新辟防火专区,为更多优质的防火门窗和防火玻璃提供展示平台。


届时将有超过千件防火门窗及防火门窗相关配套件产品展示,为全球各地买家提供建筑门窗防火新产品、新技术和前沿解决方案,展出规模成为历史新高,全面引领建筑门窗幕墙防火前沿和发展潮流。


下期小编将精选行业领先的防火玻璃产品应用与大家分享,看看他们是如何结合新规研发出适应市场的产品,想看的朋友请在右下角点个赞哦。
