【门窗展】竟然有随风飘动的墙?
日期:2018-06-08

【广州门窗展】今天的案例是逼格满满的风铃墙,也是建筑外墙表皮表现的一种,不知道是什么?先看完成效果

▲  新加坡凯德晶萃广场风铃外表皮效果

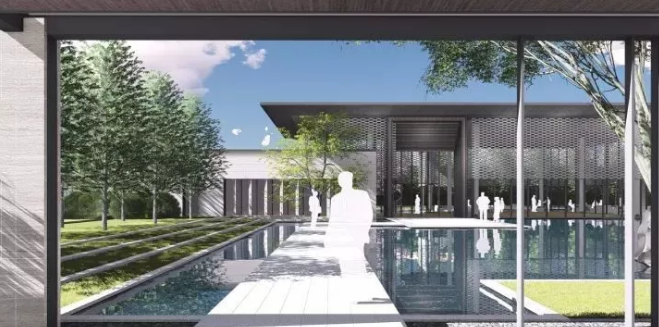

▲  上海龙湖天钜

上海龙湖天钜展示区,本项目做为颛桥地块的展示区,外立面采用通透的玻璃幕墙与金属色风铃幕墙相结合,轴线西侧采用光面和亚光面摩卡石石材开放式错缝拼接,主入口采用向里层层叠退的叠礼门。旨在打造传承人文意蕴,营造都市书院的氛围。

1、风铃幕墙系统方案考虑:

建筑师想通过可以在空中随风飘舞的风铃幕墙,与波光粼粼的景观水面相结合,打造新加坡金沙酒店外立面blingbling、风吹来时微弱清脆的风铃声的效果。


▲  澳洲某项目风铃幕墙效果


关于风铃片大小、间距,进行了两种方案的对比:
(1)风铃片大小为160x160mm,间距40mm。

(2)风铃片大小为120x120mm,间距30mm。

最终确定风铃片大小为120x120mm,间距30mm。


2、风铃幕墙系统构造设计:

本项目南立面风铃幕墙后为竖明横隐玻璃幕墙,系统上考虑将风铃幕墙的龙骨连接在玻璃幕墙的立柱上,即通过8mm的不锈钢转接件连接幕墙立柱与风铃幕墙定制的异形角钢龙骨,风铃片不锈钢机制螺钉进行左右限位,并且通过螺钉与风铃片开孔的配合进行风铃片摆动角度的限位。风铃片采用120*120*0.8mm阳极氧化铝合金板。


▲  风铃幕墙横剖节点

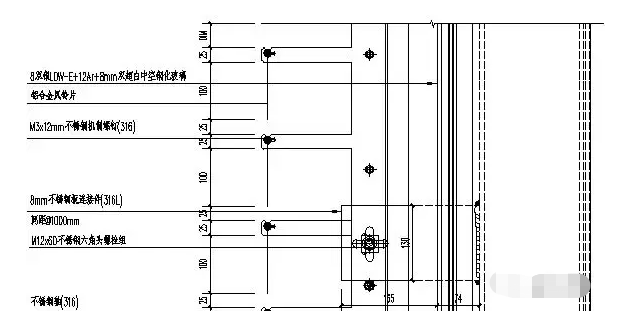

▲  风铃幕墙竖剖节点

▲  现场风铃片


▲  安装完成后效果

东侧听风廊风铃百叶后无玻璃幕墙,考虑到遮挡风铃幕墙的龙骨,听风廊风铃百叶的后侧增加了一层金属网。金属网连接详见下图。

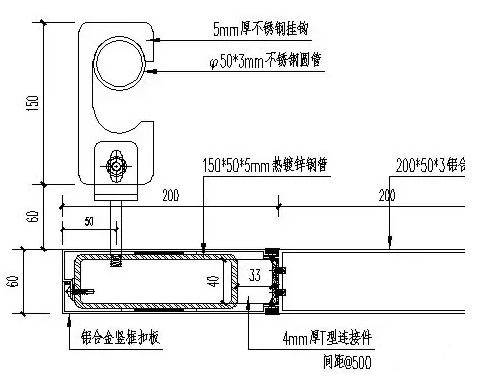

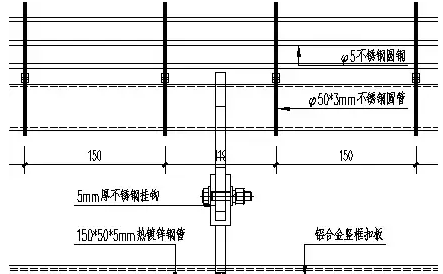

▲  金属网连接侧视图


3、与各专业交接注意事项及时提醒

(1)与内装交接:

图纸设计过程中提前考虑内装吊顶高度是否影响外立面开窗、百叶,考虑幕墙下口与内装地面的交接处理。

(2)与景观交接:

图纸设计过程中提前考虑幕墙下口与室外侧景观的交接,考虑室外景观的完成面高度,并建议多方会议确定界面划分。

(3)与泛光照明交接:

由于幕墙外立面上的亮化照明固定方式、点位、排线与幕墙系统通常紧密相关,照明设计应在前期介入,与幕墙系统设计同步考虑,一体设计。并后期进行与泛光照明单位的交接会议,避免施工时造成遗漏。

另外,对于建筑及结构需要幕墙配合调整的部位,在招标图提供后集中汇总后提给施工图设计单位进行变更调整。施工图院根据幕墙要求调整的变更单及时审核,避免造成施工影响。


幕墙作为建筑外立面的呈现形式,其设计、加工、安装都是幕墙品质控制流程中缺一不可的工序。在这三道工序中,我认为有一个环节在根本上决定了幕墙的优劣,它就是幕墙系统设计——幕墙设计的重中之重。

系统设计需要遵循建筑风格、造型,兼顾安全性、经济性、性能设计、功能设计,考虑幕墙分格、不同材料的交接、收边收口、防火防雷、板块维护等,并与方案建筑师、结构、灯光、景观、室内精装等专业充分协商,在此基础上合理选择构造并确定幕墙系统。
