【门窗展】建筑结构丨华中第一高楼——武汉绿地中心亮点技术详解
日期:2018-05-30

门窗幕墙展武汉绿地中心项目地处武汉长江主轴区,一线临江。塔楼建筑高度636米,结构高度578米,地上120层,地下5层,总建筑面积40.63万平方米,整栋建筑分为三个功能区,4-62层是办公业态,67-85层是公寓,87-120为酒店,酒店将引进国际奢华酒店品牌丽思卡尔顿。建筑结构采用的是钢材+混凝土的混合结构,钢材最高牌号采用的Q420,混凝土标号最高达到C70,结构体系为巨型框架核心筒+伸臂桁架,共采用4道伸臂桁架和10道环带桁架。项目建成后将成为武汉的城市新地标。


【方案设计】建筑AS+GG,结构TT;

【施工图设计】华东院;

【景观设计】SWA;

【结构顾问】同济院;

【幕墙顾问】祥云幕墙技术(上海)有限公司;

【总包单位】中国建筑第三工程局;

【钢结构制作】江苏沪宁钢机,中建钢构,武船重工,中国一冶;

【钢结构安装】中建钢构有限公司。


塔顶结构

武汉绿地中心的塔顶是项目的亮点之一,在展现建筑效果上十分重要,但其复杂的几何形状和受力状况成为结构设计中的一个重点和难点。

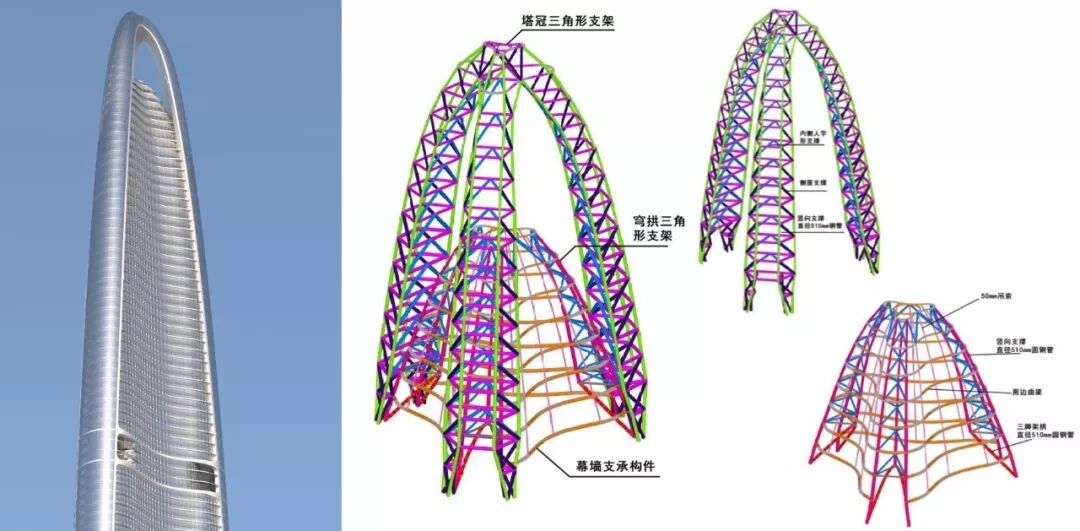

塔顶结构高度为61米,由一个巨型三角形塔冠、一个底边呈三角形的穹拱和幕墙支承构件组成。穹拱在底部与塔冠相连,在8米高度处与塔冠分开形成独立的穹拱,穹拱高度为35米。幕墙支承构件由穹拱提供支撑。

塔顶结构各部分的受力及传力关系为:穹拱的水平及竖向荷载通过幕墙支承体系传至穹拱三角形支架,然后通过三角形支架传至下方巨柱。塔冠三角形支架上的水平和竖向荷载将通过该三角形支架直接传至巨柱。

幕墙体系

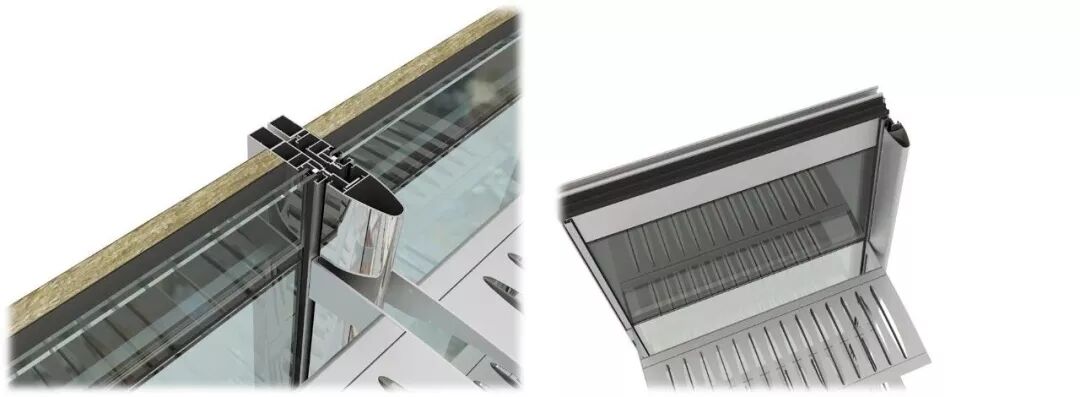

武汉绿地中心的幕墙体系较为复杂,共有19个系统,面积约149726㎡,约24000单元板块,每层114-174块/层,每层只有3块是完全一样的。所有幕墙单元体全部为空间三维异形,这对设计、生产、施工都提出非常严格的要求。幕墙充分利用BIM一体化建模设计施工,将流畅的不锈钢线条和渐变的外立面效果建筑效果呈现出来。



地下连续墙

本工程基坑周边采用“两墙合一”地下连续墙作为支护体,地下连续墙既作为基坑开挖阶段的挡土止水支护体,同时作为地下室结构外墙,即两墙合一。“两墙合一”,即在基坑工程施工阶段地下连续墙作为支护结构,起到挡土和止水的目的;在结构永久使用阶段作为主体地下室结构外墙,通过设置与主体地下结构内部水平梁板构件的有效连接,不再另外设置地下结构外墙。两墙合一作为一种集挡土、止水、防渗和地下室结构外墙于一体的支护结构型式具有十分显著的技术和经济效果,在国内外大量的深基础工程中得到了应用,随着工程实践的积累,两墙合一的设计方法、施工工艺以及防渗漏措施等方面都有了进一步的发展和完善。在两墙合一的专项设计中还对地墙与主体结构的变形协调与连接措施、地下连续墙接缝位置防渗漏技术措施、地下连续墙与底板连接位置防渗漏技术措施、后浇带处地墙构造处理和地下连续墙墙体质量控制进行了专项研究。

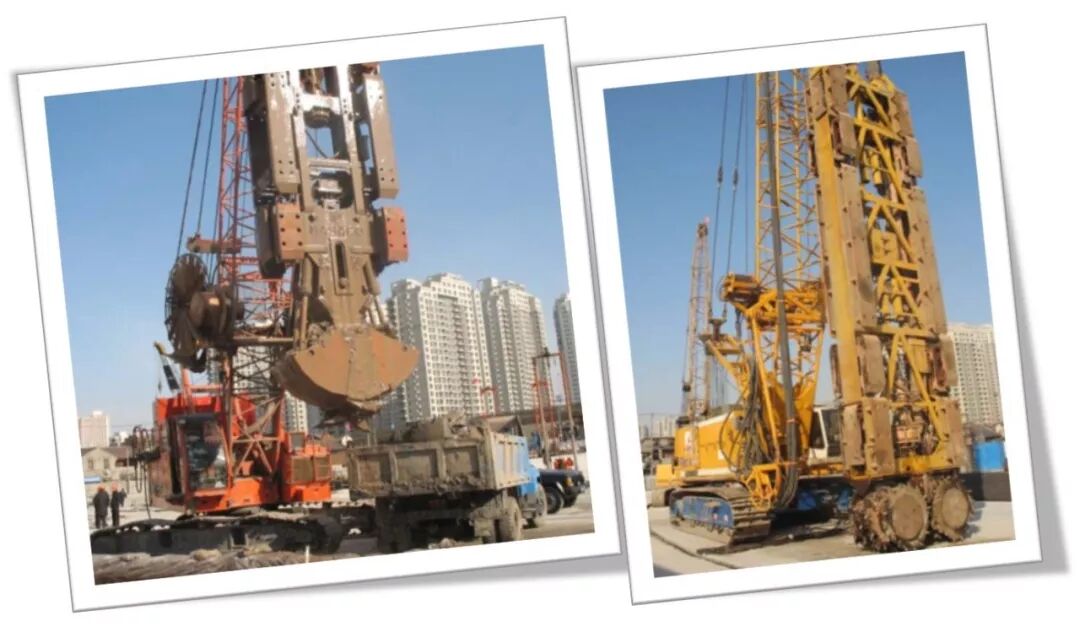

此外,还对地下连续墙成槽工艺进行了专项研究。根据工程土层地质特点,本工程地下连续墙建议采用重型抓斗或抓铣结合方式进行成槽。



施工技术

本项目采用了许多先进的施工技术来确保项目安全、顺利的进行。其中,支撑与顶升系统的应用对项目十分关键。

支撑与顶升系统主要由混凝土承力件、上支撑架和下支撑架及位于上下支撑架之间的顶升油缸构成。施工平台的荷载通过钢平台支撑立柱传递给上、下支撑架,通然后再通过混凝土承力件传递给核心筒混凝土墙体。混凝土承力件作为核心筒剪力墙及上、下支撑架之间的传力构件,通过对拉螺杆连接在核心筒墙体上兼做模板作用,主要由带凹槽的钢板、焊于凹型板后的纵、横向加劲肋板以及设置在纵向加劲肋之间带斜向的板件构成。

该构件一方面依靠因靠近核心筒剪力墙一侧的凹槽设计浇筑的凸起型的墙体面提供的剪力,以及对拉螺杆提供的水平力作为整个模架体系的承载力,另一方面依靠其另一侧的纵、横向加劲肋及斜向板件构成的“挂靴”作为上、下支撑架的承力点。

目前武汉绿地中心主楼核心筒已经施工至95层,外框巨柱安装至90层,外框楼板浇筑已经完成至84层,内筒63层楼板混凝土完成。外幕墙南立面安装至47层。武汉绿地中心预期在2019年建成,建成之后将成为武汉地标性建筑,也将荣登华中第一高楼的宝座,为中部发展注入新的活力!




——————————————————————————————————
