【门窗展】《建筑电气设计抗震安装》图集解读
日期:2017-11-13

【广州门窗展】规范《建筑机电工程抗震设计规范》GB 50981-2014自2015年8月1日实施。国标图集《建筑电气设施抗震安装》 16D707-1于2017年9月份出版。该图集是第一本配合《建筑机电工程抗震设计规范》使用的图集,主要内容包括:


  •  编制说明

  • 电气抗震设施实施要点

  • 电气设备抗震

  • 抗震支吊架(桥架和母线)

  • 连接构件

  • 综合抗震支吊架

  • 抗震计算


下面,我们将就部分条文进行说明:


1  编制说明


6.1 本图集所采用的机械锚栓和螺钉等,应为符合抗震标准的通用标准件。

6.2 本图集所有抗震支吊架及连接件均为符合抗震要求的标准件。

7.4 电气专业与结构专业配合的内容:

明确电气专业抗震设计时需要和结构专业配合进行抗震设计

7.5 对抗震设防专业公司的要求:

明确抗震支吊架设计可以专业公司参与,并对专业公司进行了要求。


2 电气抗震设施实施要点


3.9 双向抗震支吊架:同时具有侧向和纵向抗震功能的抗震支吊架。

在国标图集中明确了双向抗震支吊架的定义和功能。

3.12 可弯曲金属导管:封闭式布线系统中的一部分,只需用手施以适当的力即可弯曲型,但不预期被频繁弯曲的金属导管,其横截面一般为圆形,供电气装置和通信装置里的绝缘导线和电缆保护之用。

4.2.5 电气专业在进行抗震设计时要与结构专业密切配合,需将本专业需要设防的变电、配电和发电装置的位置及重量提给结构专业。

4.3.7 抗震支吊架须具有足够的刚度和承载力,与钢筋混凝土结构应采用锚栓,与钢结构连接应采用专用夹具。

考虑到实际工程中的安装要求。在混凝土结构中采用锚栓,在钢结构中使用专用夹具。在节点图中也对专用夹具的连接进行了要求。

4.3.8 抗震支吊架固定于混凝土结构上的锚栓,锚固深度范围内的混凝土强度等级应不低于C30。

4.4.5 当抗震支吊架主吊螺杆长细比大于100或当斜撑杆件长细比大于200时,需采取加固措施。加固措施一般由加固槽钢和主吊螺杆紧固件组成。

4.4.8 引入建筑物的电气管路,在进口处采用可弯曲金属导管;当进户井贴邻建筑物设置时,缆线在井中留有一定的余量;进户套管与引入管之间的间隙应采用柔性防腐、防水材料密封。


3电气设备抗震


柴油发电机组安装抗震设计采用抗震防滑铁件安装。

配电柜、配电箱抗震安装给出采用预埋或锚栓固定时的型号要求。

通信机柜抗震底座安装明确了锚栓型号。

卫星天线安装示意图明确了4.5米直径及以下卫星天线的预埋件型号。


4抗震计算


本章将抗震计算的过程和使用参数等内容进行了系统表达。


例题


(1) 高压柜地脚螺栓计算

已知高压柜质量 m=2362.5kg,尺寸为宽高深800mm×2300mm×1500mm。

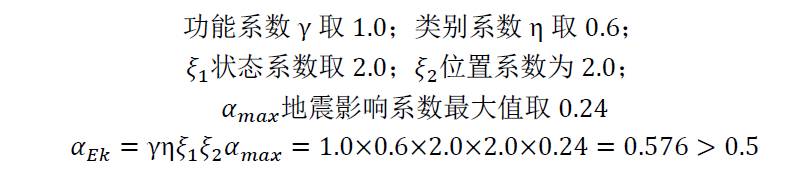

a) 计算 水平地震力标准值

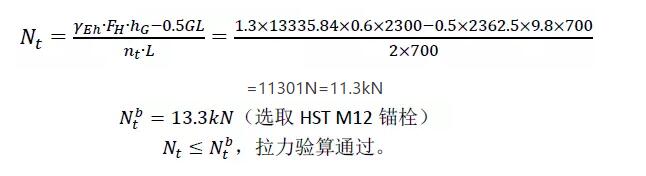

b) 计算地脚螺栓拉力

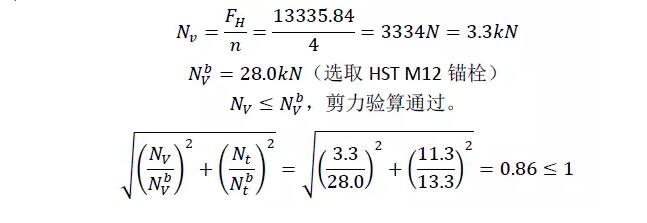

c)计算地脚螺栓剪力


通过拉剪复合验算,选取HST M18锚栓满足工况要求。

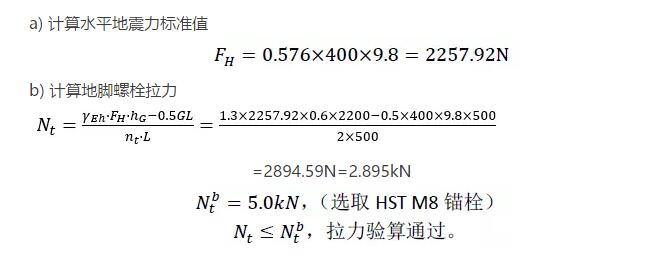

(2)低压柜地脚螺栓计算


已知低压柜质量 已知低压柜质量 已知低压柜质量 已知低压柜质量 m=400kg,尺寸为宽高深 尺寸为宽高深 尺寸为宽高深 尺寸为宽高深 600mm×2000mm×1000mm。

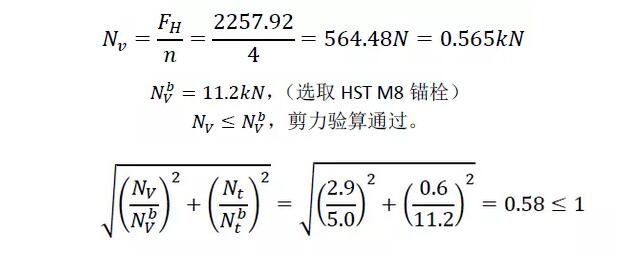

c) 计算地脚螺栓剪力


通过拉剪复合验算,选取HST M18锚栓满足工况要求。






——————————————————————————————————
