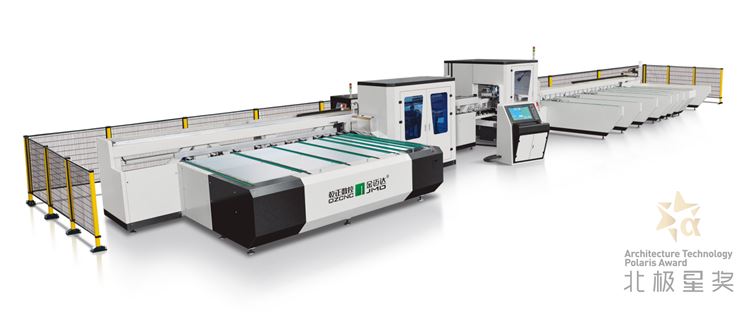

该设备主要分为三个部分：45°切割部分；注胶孔、固定孔和中梃安装孔钻孔部分；排水孔冲压出料部分。
1.45°切割部分：按照给定数据切割两端45°；按客户要求打印不干胶标签粘贴到型材固定位置，便于后续工序读取型材相关信息。
2.注胶孔、固定孔和中梃安装孔钻孔部分：可同时钻六个固定孔；注胶孔布置有一组钻孔机头完成型材一端的注胶孔加工；可同时加工三组中梃连接孔。
3.水孔冲压和左右两组同步输出料台

1、型材毛坯长度：360~ 6500mm  2、加工长度：1500~4000mm  3、单段加工时间均值：≤20秒  4、锯切主轴功率：2.2kW  5、钻孔主轴功率：2.2kW  6、电源规格：三相四线 380V  50Hz 7、气源压力：0.5~0.8MPa  8、液压额定压力：5MPa  9、总功率：120kW  10、重质量：约12000kg  11、外形尺寸：30.2米x3.8米x2.2米（长x宽x高）
